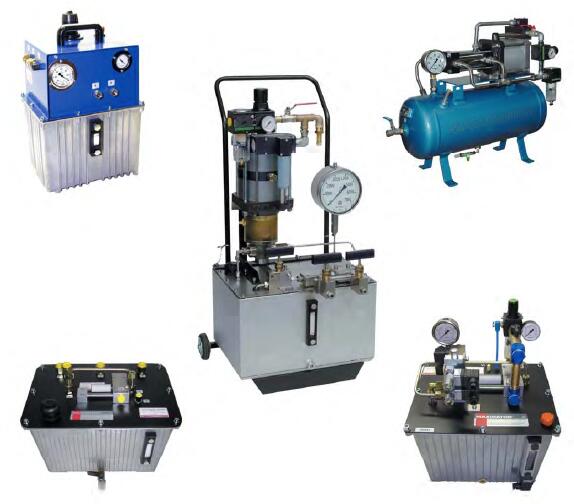

MAXIMATOR液壓動力單元
MAXIMATOR動力單元可以充水、油或特殊介質，是一個完整的液壓?jiǎn)卧�，只需連接各組件即可。工作壓力可達7000bar。液壓系統可用于各種壓力測試和為液壓工裝夾具提供穩定的液壓動力源。
基本資料功能描述應用范圍
MAXIMATOR動力單元可以充水、油或特殊介質，是一個完整的液壓?jiǎn)卧恍柽B接各組件即可。工作壓力可達7000bar。液壓系統可用于各種壓力測試和為液壓工裝夾具提供穩定的液壓動力源。MAXIMATOR泵需要壓縮空氣驅動即可產生壓力。泵可以連接到現場現有的壓縮空氣管道系統即可，不需要連接電源就可以產生壓力。
MAXIMATOR動力單元可以裝配MAXIMATOR的所有泵。泵結構尺寸和運行所需的流量比的不同決定動力單元限制結果不同。
對于簡單的調試和沒有特殊要求的應用，MAXIMATOR動力組件將配備所有必需的元件。其中有一個空氣控制單元，包括組合式過濾器和水分離器，調壓閥，壓力表以及手動截止閥。
在油壓領域的所有應用中，泵可以安裝在油箱內，這樣使結構緊湊和節省空間。充水或充化學介質的泵將安裝在油箱上。按照標準，油箱的可選范圍為6.5L到70L。根據需要可以提供大容量的油箱。
根據要求，可以提供帶移動手柄或滑輪的油箱（推薦所有的G系列泵及油箱容量超過30L的情況采用）。
在高壓部分，動力單元連接測試件時，可以裝配泄壓閥（膨脹閥）和有一個或多個壓力出口的多支管（可單獨或同時全部關閉）。
為指示和監測工作壓力，壓力表的精度等級為1.0或1.6（根據需要可以提供更高精度的壓力表），壓力可達7000bar，可以提供不同尺寸。
有了上面指定的供應范圍，MAXIMATOR動力單元可以準備連接。液壓?jiǎn)卧倪\(yùn)行只需要連接驅動空氣和將油箱充滿介質。
MAXIMATOR可以提供的附件范圍廣。其中有壓力開關，氣動閥或浮閥和電磁閥。也可以提供連接適配器、快速接頭、壓力過濾器、高壓軟管以及截止閥和調節閥。
我們根據您的要求設計MAXIMATOR動力單元。我們的在工程部門的銷售工程師以及技術工程師很高興為您提供專業意見，并會建議您選擇適合自己工況的動力單元。
標準設計元件
泵型號
- MO和S系列充油泵壓力可達1000bar
- M和G系列充油或水泵壓力可達7000bar
- MSF和GSF系列充特殊介質壓力可達1450bar
氣體控制單元
（包括組合式過濾器、減壓閥、壓力表和截流閥）
- C1適用于M系列泵
- C1.5適用于S系列泵
- C2適用于G系列泵
氣控閥
（SV安裝于空氣管線上）
油箱尺寸
標準為鋁制，如有特殊要求也可提供不銹鋼油箱。尺寸有6.5升、13升、30升和70升。注意：MAXIMATOR MO和S系列泵可以放在油箱里面，其他系列泵是裝在油箱上。
成套液泵系統結構方式
- F 移動式
- T 便攜式
- K 框架式
溢流閥
EV 由油管返回到油箱
壓力表
壓力范圍/直徑 （精度等級1.6/1.0/0.6,甘油減震）
工作介質
- O 液壓油（鋁制油箱，鍍鋅元件）
- W 水（鋁制水箱，不銹鋼元件）
- VA 不銹鋼（1.4571或1.4305材質油箱）
壓力出口
- A1 1個壓力出口
- A6 6個壓力出口，取決于油箱尺寸
- V選項 截止閥用于壓力出口（AV1-AV6）
手柄
H 只是用與M22到M189單作用單級泵
其他選項
- SCHW 浮動閥用于自動填充油箱，例如水管
- SCHL HP軟管，SK型號
- ZR 額外的油箱回路連接
特殊需要
代碼示例
M189-01/C1/SV/13/F/EV/0-1600(160)/W/A2/H/SCHLM189-01泵的動力組件有：手柄、氣控單元C1、氣控閥、13升鋁制油箱、帶滑輪、手動安全閥EV、壓力表（壓力1600bar直徑160mm）、可充水、兩個壓力出口和2pcs軟管。
可移動式和便攜式MAXIMATOR液壓動力單元可以用于任何需要液壓的地方。廣泛應用于鋼鐵建筑、鍋爐制造、油箱和反應堆的建造工程，以及在礦廠、熔煉廠、機械制造和鉗工廠。多年來，他們已在檢查驗收過程中以及液壓夾具系統中證明其高性能。
動力單元也提供了驅動液壓沖床和沖壓系統，將被用在飛機的起重、大型設備夾具裝置、壓力容器和壓力管道系統的檢測。
在液壓工具中，MAXIMATOR單元將被用于油壓連接以及安裝和拆卸大型齒輪設備中。
此外，該系統將用于液壓夾具等需要長時間保壓設備，如輪胎硫化機以及夾具超載保護。為達到這樣的目的，液壓?jiǎn)卧商峁┮粋?cè)或兩側進入夾具的回路裝置。壓縮空氣直接返回能夠連接一個快速回路。液壓?jiǎn)卧惨呀?jīng)被證明是一個出色的靜壓測試的解決方案。
MAXIMATOR提供關于動力源完整的解決方案，可以實現壓力容器的定期壓力測試（TUV）。根據客戶的具體要求，我們提供相應的動力單元。
所需的液壓壓力由氣動泵來提供。在這方面，液壓等于設定的空氣壓力與泵的壓力比的乘積。當設備達到預定壓力，它會自動停止運行并保壓，直到壓力因?yàn)樾孤抖陆�。該設備將自動啟動和運行，直到達到預先設定的壓力。
壓縮空氣驅動泵的控制和調節過程非常簡單。液壓?jiǎn)卧Y(jié)構緊湊，操作簡單和堅固耐壓。動力單元在高濕度、有灰塵和高溫情況下不易損壞。由于不需要電源，MAXIMATOR液壓?jiǎn)卧梢杂糜诜辣瑘?chǎng)所。
MAXIMATOR動力單元的優點：
- 當達到設定的壓力時，泵會自動停止
- 長時間保壓無能源消耗
- 保壓時介質不會產生過熱現像
- 由泵自動補壓
- 調節驅動空氣壓力即可控制工作壓力
- 安裝簡單，操作可靠，維護方便
