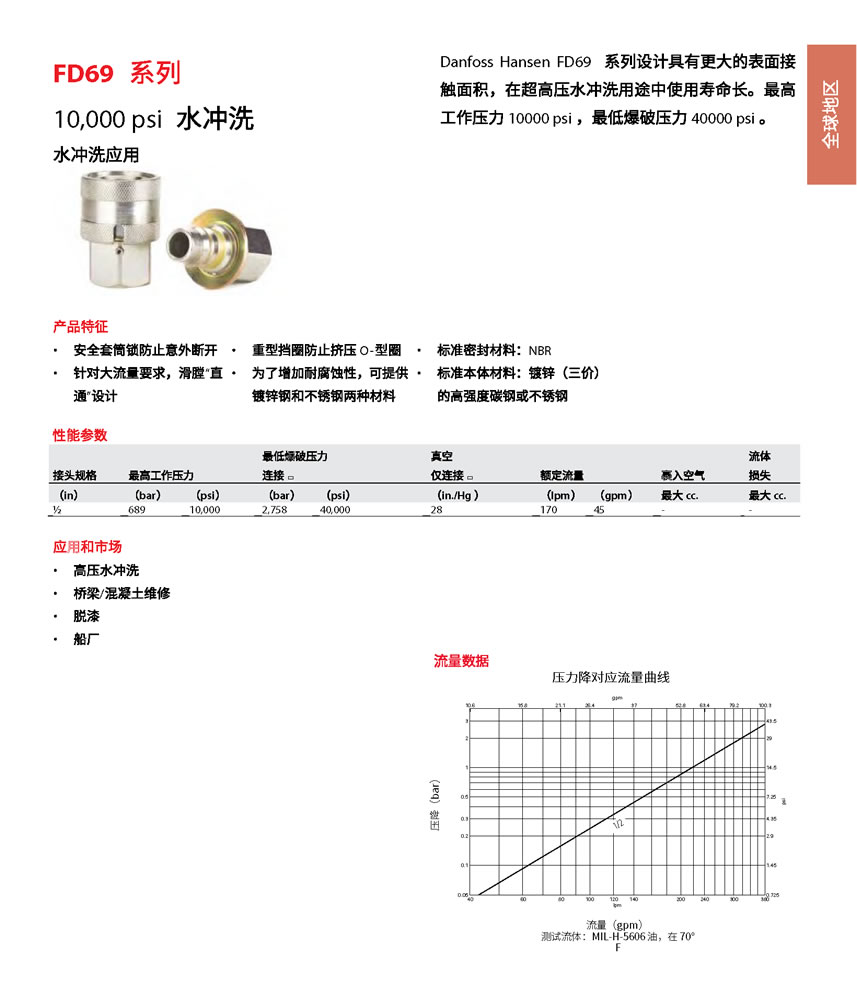

Danfoss Hansen FD69系列應用于水沖洗應用的快換接頭
Aeroquip FD69 Series / Arc Latch - High Pressure Water Blast (10,000 psi) Complete Coupling
FD69系列 10,000 psi 高壓水沖洗 EATON FD69 Series 10,000 psi Water Blast Complete Coupling

Eaton的 FD69系列設計有很大的表面接觸面積，在超高壓水沖洗用途中使用壽命長，最高工作壓力 10000 psi，最低爆破壓力 40000 psi。Eaton’s FD69 Series design has a greater surface contact area for long service life in rugged high pressure and water blast applications. The maximum operating pressure is 10,000 psi with 40,000 psi minimum burst pressure. Danfoss Hansen FD69 系列設計具有更大的表面接觸面積，在超高壓水沖洗用途中使用壽命長。最高工作壓力 10000 psi ，最低爆破壓力 40000 psi。

Danfoss Hansen FD69系列應用于水沖洗應用的快換接頭
Danfoss FD69 Series / Arc Latch - High Pressure Water Blast (10,000 psi) Complete Coupling

產品特征

- 安全套筒鎖防止意外斷開 - 為了增加耐腐蝕性，可- 標準本體材料：鍍鋅（三
- 針對大流量要求，滑膛“直提供鍍鋅鋼和不銹鋼兩價）的高強度碳鋼或不通”設計 種材料 銹鋼
- 重型擋圈防止擠壓 O-形圈 - 標準密封材料：丁腈橡膠
- 安全套筒鎖防止意外斷開
- 針對大流量要求，滑膛“直通“設計
- 重型擋圈防止擠壓 O-型圈
- 為了增加耐腐蝕性，可提供鍍鋅鋼和不銹鋼兩種材料
- 標準密封材料:NBR
- 標準本體材料:鍍鋅(三價)的高強度碳鋼或不銹鋼

用途和市場

- 高壓水沖洗
- 橋梁/混凝土修補
- 脫漆
- 船廠

FD69 Series Arc Latch - High Pressure Water Blast (10,000 psi)

The FD69 Series "Arc Latch" design has a greater surface contact area for long service life in rugged high-pressure and water blast applications. The maximum operating pressure is 10,000 psi with 40,000 psi minimum burst pressure.- Safety sleeve lock guards against accidental disconnection.
- Smooth bore "straight through" design for high flow.
- Heavy duty back up ring to prevent O'Ring extrusion.
- Available in plated steel and stainless steel for added corrosion resistance.
- Standard seal material - Buna-N.
- Standard body material - Zinc plated steel, Stainless steel.

FD69 Series 10,000 psi Water Blast

FD69-1001-06-08
FD69-1026-06-08
FD69-1028-06-08 Female
FD69-1001-08-08
FD69-1026-08-08
FD69-1028-08-08 Female
Stainless Steel
FD69-1011-08-08
Part Number Buna-N Steel Viton EPR Coupling
FD69-1000-080806
FD69-1027-080806
FD69-1029-080806
FD69-1000-060806
FD69-1027-060806
FD69-1029-060806
Stainless Steel
Repair Kit, Female Interface Seal
Part Number Coupling Buna-N Viton EPR Size

FD69系列 10,000 psi 高壓水沖洗 EATON FD69 Series 10,000 psi Water Blast Complete Coupling

Eaton的 FD69系列設計有很大的表面接觸面積，在超高壓水沖洗用途中使用壽命長，最高工作壓力 10000 psi，最低爆破壓力 40000 psi。Eaton’s FD69 Series design has a greater surface contact area for long service life in rugged high pressure and water blast applications. The maximum operating pressure is 10,000 psi with 40,000 psi minimum burst pressure.

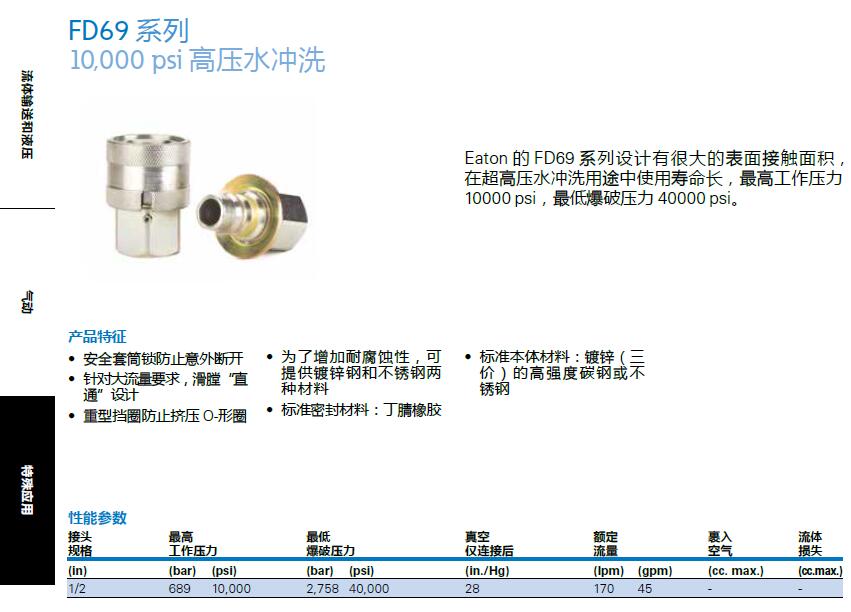

產品特征
- 安全套筒鎖防止意外斷開 - 為了增加耐腐蝕性，可- 標準本體材料：鍍鋅（三
- 針對大流量要求，滑膛“直提供鍍鋅鋼和不銹鋼兩價）的高強度碳鋼或不通”設計 種材料 銹鋼
- 重型擋圈防止擠壓 O-形圈 - 標準密封材料：丁腈橡膠

性能參數
接頭最高最低真空額定裹入流體規格工作壓力爆破壓力僅連接后流量空氣損失
(in) (bar) (psi) (bar) (psi) (in./Hg) (lpm) (gpm) (cc. max.) (cc.max.)

用途和市場
- 高壓水沖洗
- 橋梁/混凝土修補
- 脫漆
- 船廠

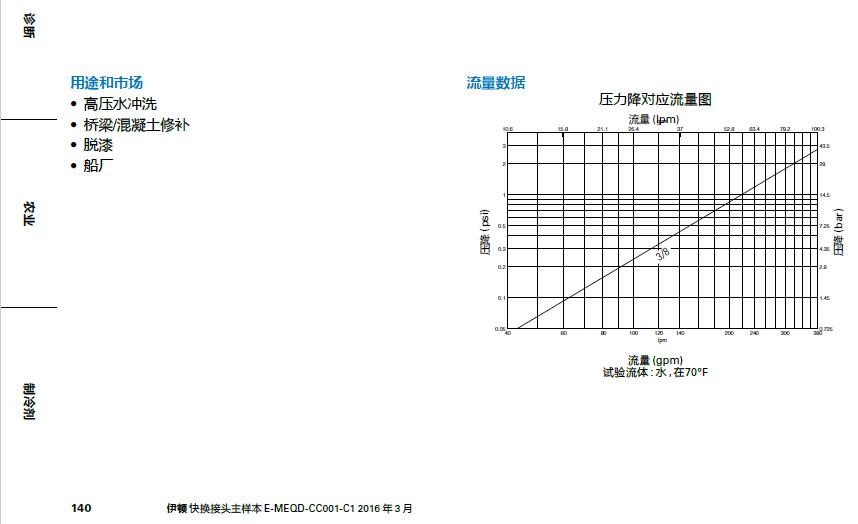

流量數據
10.6 15.8

壓力降對應流量圖
gpm
流量 (lpm)
21.1 26.4 37
lpm
流量 (gpm)試驗流體：水，在 70°F
52.8 63.4 79.2 100.3

FD69系列
10,000 psi 水沖洗

圖 1
圖 2圖 3

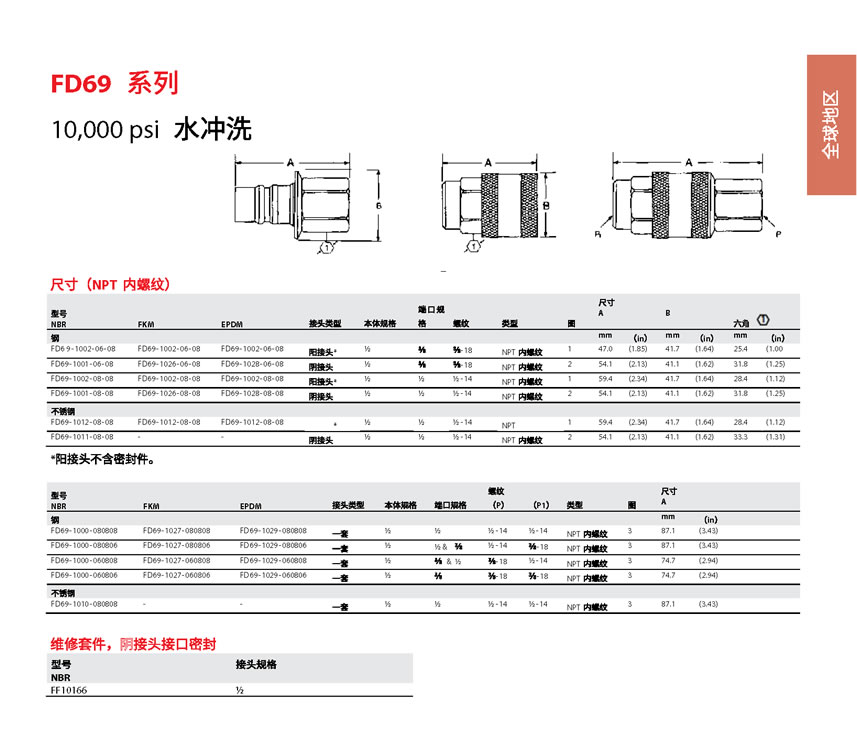

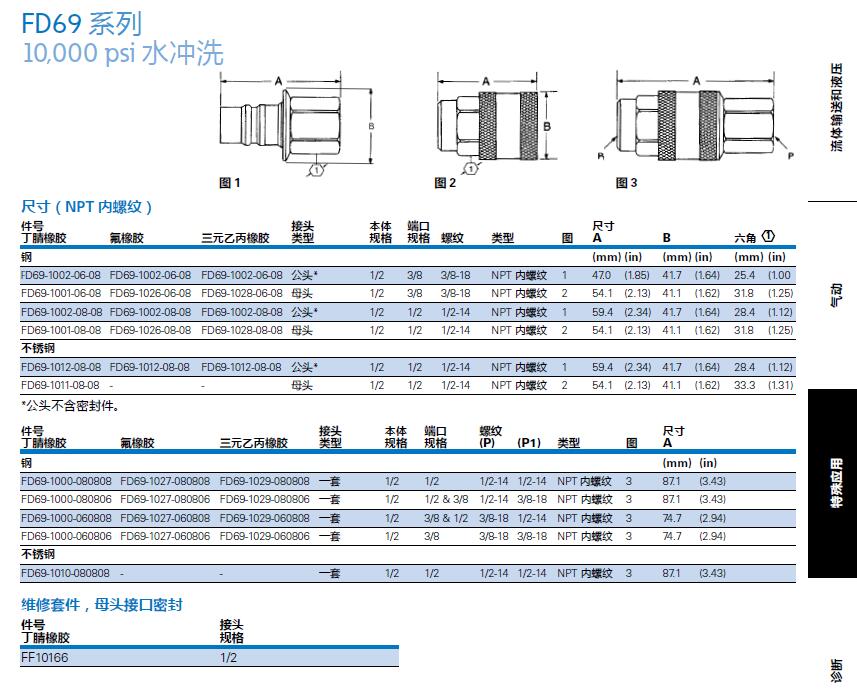

尺寸（NPT 內螺紋）
件號接頭本體端口尺寸丁腈橡膠氟橡膠三元乙丙橡膠類型規格規格螺紋類型圖 A B 六角

鋼 (mm) (in) (mm) (in) (mm) (in)
FD69-1002-06-08 FD69-1002-06-08 FD69-1002-06-08 公頭* 1/2 3/8 3/8-18 NPT 內螺紋 1 47.0 (1.85) 41.7 (1.64) 25.4 (1.00
FD69-1001-06-08 FD69-1026-06-08 FD69-1028-06-08 母頭 1/2 3/8 3/8-18 NPT 內螺紋 2 54.1 (2.13) 41.1 (1.62) 31.8 (1.25)
FD69-1002-08-08 FD69-1002-08-08 FD69-1002-08-08 公頭* 1/2 1/2 1/2-14 NPT 內螺紋 1 59.4 (2.34) 41.7 (1.64) 28.4 (1.12)
FD69-1001-08-08 FD69-1026-08-08 FD69-1028-08-08 母頭 1/2 1/2 1/2-14 NPT 內螺紋 2 54.1 (2.13) 41.1 (1.62) 31.8 (1.25)
不銹鋼

FD69-1012-08-08 FD69-1012-08-08 FD69-1012-08-08 公頭* 1/2 1/2 1/2-14 NPT 內螺紋 1 59.4 (2.34) 41.7 (1.64) 28.4 (1.12)
FD69-1011-08-08 --母頭 1/2 1/2 1/2-14 NPT 內螺紋 2 54.1 (2.13) 41.1 (1.62) 33.3 (1.31)
*公頭不含密封件。
件號 接頭 本體 端口 螺紋 尺寸
丁腈橡膠 氟橡膠 三元乙丙橡膠 類型 規格 規格 (P) (P1) 類型 圖 A

鋼 (mm) (in)
FD69-1000-080808 FD69-1027-080808 FD69-1029-080808 一套 1/2 1/2 1/2-14 1/2-14 NPT 內螺紋 3 87.1 (3.43)
FD69-1000-080806 FD69-1027-080806 FD69-1029-080806 一套 1/2 1/2 & 3/8 1/2-14 3/8-18 NPT 內螺紋 3 87.1 (3.43)
FD69-1000-060808 FD69-1027-060808 FD69-1029-060808 一套 1/2 3/8 & 1/2 3/8-18 1/2-14 NPT 內螺紋 3 74.7 (2.94)
FD69-1000-060806 FD69-1027-060806 FD69-1029-060806 一套 1/2 3/8 3/8-18 3/8-18 NPT 內螺紋 3 74.7 (2.94)
不銹鋼

FD69-1010-080808 --一套 1/2 1/2 1/2-14 1/2-14 NPT 內螺紋 3 87.1 (3.43)
維修套件，母頭接口密封
件號 接頭
丁腈橡膠 規格

FF10166 1/2
