新品 | 丹佛斯?jié)h森FD83接頭——全流量、無閥芯、無流阻
自鎖式球閥 流體連接器 液冷快換接

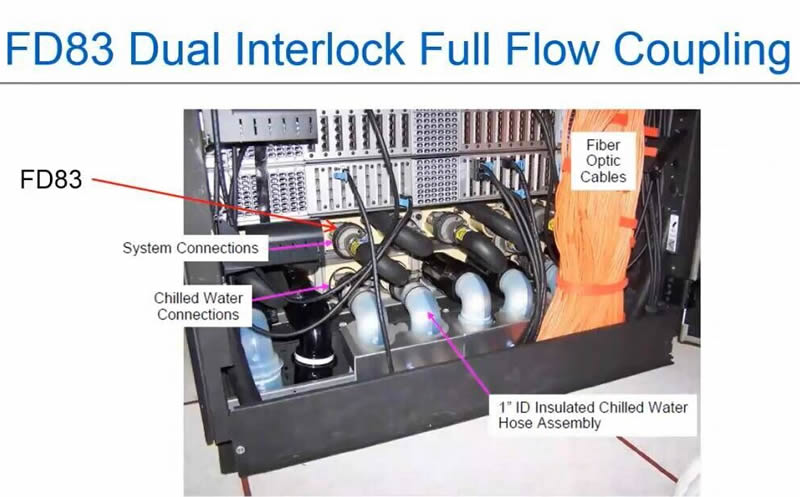

FD83作為丹佛斯在數據中心液冷行業的專利產品，市場應用二十幾年。作為數據中心液冷主線的有效連接和高效傳輸?shù)慕鉀Q方案，憑借過硬的產品性能和可靠的產品質量，收獲客戶信賴，與全球數據中心企業建立合作關系。FD83在多年前被證明是IBM POWER575的正確解決方案，幫助IBM實現高效的液體冷卻。

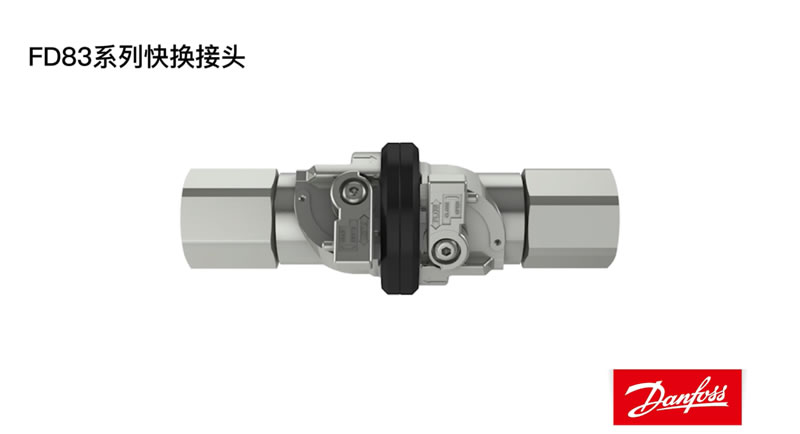

FD83是丹佛斯為流體輸送和電子冷卻用途設計的，這些用途要求全流量，且流體相容性和安全性至關重要，特點是左右兩半接頭完全相同，互鎖功能消除意外泄漏風險，確保最大安全性。左右接頭耦合前，手柄不能開啟；手柄閉合前，左右接頭無法斷開，適用于多種低壓應用。
- 鎖銷設計，雙互鎖安全防止接頭意外打開
- 完全相同的接頭兩半
- 維修和服務簡便，可靠的性能和最少的溢出
- 標準本體材料：不銹鋼，具有廣泛的流體相容性，根據要求可提供其它材料
- 標準密封材料：三元乙丙橡膠 ,根據要求可提供其它材料
- 全流量功能
- 訂貨型號
Part No.
件號 |
本體
規格 |
端口
規格 |
螺紋 |
類型 |
圖 |
尺寸 |
|
|
|
A |
|
B |
|
Hex 六角 |
mm |
(in) |
mm |
(in) |
mm |
FD83-2052-16-16 |
1 |
1 |
1-11- 1/2 |
NPTF 內螺紋 |
1 |
95.5 |
-3.76 |
71.6 |
（1.63） |
41 |
FD83-2052-12-16 |
1 |
3/4 |
3/4-14 |
NPTF 內螺紋 |
1 |
70.1 |
-2.76 |
71.6 |
（1.63） |
41 |
FD83-2046-16-16 |
1 |
1 |
NA |
1" 寶塔式 |
2 |
84.2 |
-3.31 |
71.6 |
- |
- |
FD83-2092-16-16 |
1 |
1 |
NA |
1" 寶塔式 90° |
4 |
125 |
-4.92 |
71.6 |
- |
- |
FD83-2096-16-16 |
1 |
1 |
1 5/16-12 |
ORB 外螺紋 |
1 |
95.5 |
-3.76 |
71.6 |
（1.63） |
41 |
FD83-2140-16-16 |
1 |
1 |
G1-11 |
BSPP 外螺紋 |
5 |
95.5 |
-3.76 |
71.6 |
（1.63） |
41 |
FD83-2126-16-16 |
1 |
1 |
G1-11 |
BSPP 內螺紋 |
1 |
84.3 |
-3.32 |
71.6 |
（1.63） |
41 |
FD83-2128-16-16 |
1 |
1 |
NA |
衛生法蘭 1'' |
4 |
79.6 |
-3.13 |
71.6 |
- |
- |
FD83-2126-32-32 |
2 |
2 |
G2-11 |
BSPP 內螺紋 |
1 |
122.4 |
-4.82 |
105.3 (4.15) |
（2.76） |
70 |
FD83-2127-32-32 |
2 |
2 |
NA |
2'' 寶塔式 |
2 |
166.9 |
-6.57 |
105.3 (4.15) |
- |
- |
FD83-2128-32-32 |
2 |
2 |
NA |
衛生法蘭 2' |
4 |
102.4 |
-4.03 |
105.3 (4.15) |
- |
- |
FD83-2052-32-32 |
2 |
2 |
2-11- ? |
NPT 內螺紋 |
1 |
122.4 |
-4.82 |
105.3 (4.15) |
（2.76） |
70 |
其他端接可應要求提供Other end connections available upon request
EATON FD83快速接頭 數據中心機房 機柜冷卻管路 主管路 冷卻液水流體輸送
特性
- 雙互鎖設計可確保在流體流動時不會斷開
- 多種端接配置，包括90都彎寶塔式連接
- 球閥實現最大流量和最小壓降
- 手動插銷可鎖定閥門，令其保持開啟或關閉狀態，防止意外自開和關閉
- 安全功能可防止球閥在未連接狀態下意外打開
優勢
- 帶有一個選擇連接頭，方便連接/斷開，無需扭曲軟管
- 耐腐蝕不銹鋼結構
- 兩半相同 —— 在系統設置過程中無需擔心陰陽接頭的連接關系
- 外圍黑色橡膠提供緩沖保護，防止意外掉落是接頭損壞
訂貨型號
FD83-2052-16-16； 1 1 1-11-1/2 Female NPT
FD83-2052-12-16； 1 3/4 3/4-14 Female NPT
FD83-2046-16-16； 1 1 NA 1” Hose Barb 寶塔連接

WQF8-16-N16FSR
WQF8-12-N16FSR
WQF8-16-016FSR
WQF8-16-B16FSR G螺紋
WQF8-16-016FSR 寶塔
FD83-2046-16-16
FD83-2052-16-16
FD83-2092-16-16
FD83-2046-16-16
信德邁公司攜丹佛斯數據中心液冷連接解決方案亮點
1、20多年數據中心液冷應用經驗，100多年快換和軟管生產經驗。
2、采用全套丹佛斯液冷連接解決方案，可有效降低數據中心能源消耗，節能15-20%。
3、FD83和UQD快換100%通過氦氣檢測，保障使用安全可靠，減少非必要停機。
4、EHW194軟管符合UL94 V0防火等級，有效保障特殊情況下數據中心的安全運行。
信德邁公司是丹佛斯Danfoss中國核心支持代理商
主攻：中國地區液冷數據中心業務
主供：液冷專利產品FD83/WQF8接頭和軟管，單個產品上千套百萬級庫存?zhèn)湄?
與信德邁公司攜手合作，輕松獲得一站式解決方案！
http://m.0591w.com/eaton/fc-solutions-for-data-centers.htm
備注：其它尺寸和連接形式根據市場需求也可以制造。請聯系我們 13910962635 ， 15801532751 or info@cnmec.biz 楊經理，李經理咨詢。從服務器機箱到冷卻分配單元，信德邁公司攜丹佛斯提供全方位的優質流體輸送產品組合，可滿足您所有的數據中心冷卻系統技術需求。 與信德邁公司攜手合作，輕松獲得一站式解決方案！

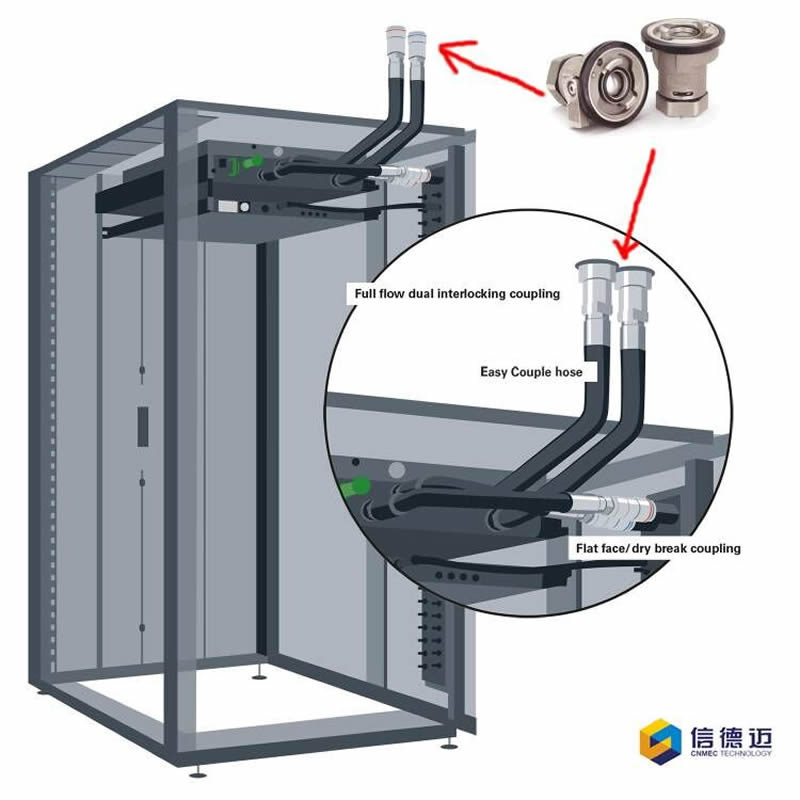

從主供液端到各類機架，丹佛斯快速接頭可幫助優化冷卻回路。丹佛斯技術能確保您回路的最佳密封性。平面快速接頭令整個連接和斷開過程安全無滴漏，冷卻液和電子裝置之間的連接系統可以提高整體設備性能。如今，在數據中心領域，綠色、低碳已成為未來發展的關鍵詞，丹佛斯將持續以安全、高效的連接賦能液冷數據中心綠色降碳，促進雙向可持續發展。從服務器機箱到冷卻分配單元，信德邁公司攜丹佛斯提供全方位的優質流體輸送產品組合，可滿足您所有的冷卻系統技術需求。
與信德邁公司攜手合作，輕松獲得一站式解決方案！
