伊頓W56000螺紋連接快速接頭用于液壓千斤頂和舉升裝置

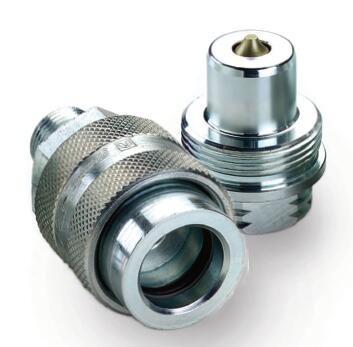

Eaton W56000 Series is a screw to connect coupling

Eaton 的W56000 系列是螺紋連接的接頭，設計用于在壓力超過10000 psi 或700 bar 下工作，堅固的設計使這些接頭適合用于液壓千斤頂和舉升裝置。Eaton’s W56000 Series is a screw to connect　coupling designed to operate at pressures　exceeding 10,000 psi or 700 bar. Rugged design　makes these couplings suitable for hydraulic jacks　and lift loading.

產品特征
- 螺紋連接，雙座閥
- 按照歐洲壓力設備指令 97/23 EC的 3.3 條款來設計和制造
- 與具有相同外形的其他接頭互換
- 標準本體材料：鍍鋅（三價）鋼
- 密封材料：丁腈橡膠

用途和市場
- 液壓千斤頂，舉升和應急救援設備

本體 接頭 尺寸
件號 DN/ND 規格 類型 連接 圖 A B 六角 A B 六角
(in) (in) (in) (mm) (mm) (mm)
WA5651700 5.7 1/4 母頭 1/4 NPT 外螺紋 1 2.36 1.12 .88 60 28.5 22
WA5652700 7.6 3/8 母頭 3/8 NPT 外螺紋 1 2.76 1.38 1.06 70 35 27

接頭 尺寸
件號 DN/ND 母頭 類型 連接 圖 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
WA5651400 5.7 1/4 公頭 1/4 NPT 內螺紋 2 1.26 1.10 .75 35 15.9 19
WA5652400 7.6 3/8 公頭 3/8 NPT 內螺紋 2 1.52 1.26 .91 42 19 23

防塵帽和防塵塞
本體規格 防塵帽 防塵塞
1/4 WA5611400 WA5611700
3/8 WA5612400 WA5612700
