FD90 系列診斷接頭 SAE J1502 可互換

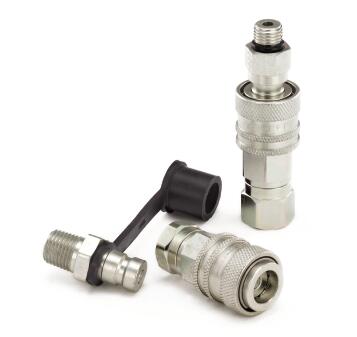

Eaton FD90 Series diagnostic coupling
Eaton 的 FD90 系列診斷接頭設計用于連接和斷開至液壓系統的壓力表，省去了需要常設的壓力表，最高工作壓力是 7000 psi。Eaton FD90 Series diagnostic coupling is designed to connect and disconnect pressure gauges to hydraulic systems, eliminating the need for permanent gauges. The maximum operating pressure is 7,000 psi.
產品特征
- 自動套筒用于單手推入連接
- 齊平面的閥，確保流體損失小，混入空氣少
- 自密封的閥設計允許在500 psi 壓力下連接和斷開
- 標準密封材料：丁腈橡膠
- 標準本體材料：鍍鋅（三價) 的高強度碳鋼
- 為了適應各種系統，端口配置的范圍很寬
用途和市場
- 用于液壓系統的診斷壓力
性能參數
接頭最高工作最低爆破壓力真空額定裹入流體本體規格壓力（連接后）僅連接后流量空氣損失
(in) (bar) (psi) (bar) (psi) (in./Hg) (lpm) (gpm) (cc. max.) (cc.max.)
1/4 483 7,000 1,931 28,000 28 1.89 0.6 0.02 0.10
尺寸（內管螺紋，帶閥）
件號
件號帶防塵帽 接頭 本體 端口 尺寸
丁腈橡膠丁腈橡膠 類型 規格 規格 螺紋 類型 圖 A B 六角
(mm) (in) (mm) (in) (mm) (in)
FD90-1034-02-04 FD90-1035-02-04 公頭 1/4 1/8 1/8 - 27 NPT 內螺紋 1 43.2 (1.70) - - 15.7 (0.62)
FD90-1021-02-04 — 母頭 1/4 1/8 1/8 - 27 NPT 內螺紋 2 49.5 (1.95) 25.4 (1.00) 19.1 (0.75)
FD90-1034-04-04 FD90-1035-04-04 公頭 1/4 1/4 1/4 - 18 NPT 內螺紋 1 48.3 (1.90) - - 19.1 (0.75)
FD90-1021-04-04 —母頭 1/4 1/4 1/4 - 18 NPT 內螺紋 2 57.2 (2.25) 25.4 (1.00) 19.1 (0.75)

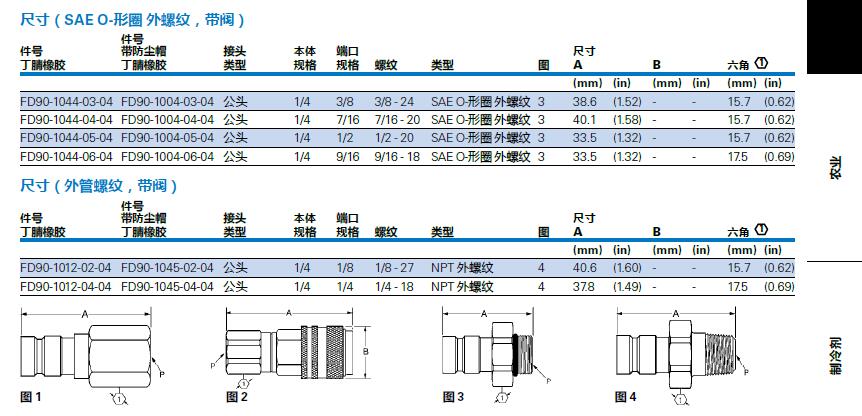

尺寸（SAE O-形圈外螺紋，帶閥）
件號
件號帶防塵帽接頭 本體 端口 尺寸
丁腈橡膠丁腈橡膠類型 規格 規格螺紋 類型 圖 A B 六角
(mm) (in) (mm) (in) (mm) (in)
FD90-1044-03-04 FD90-1004-03-04 公頭 1/4 3/8 3/8 - 24 SAE O-形圈外螺紋 3 38.6 (1.52) - - 15.7 (0.62)
FD90-1044-04-04 FD90-1004-04-04 公頭 1/4 7/16 7/16 - 20 SAE O-形圈外螺紋 3 40.1 (1.58) - - 15.7 (0.62)
FD90-1044-05-04 FD90-1004-05-04 公頭 1/4 1/2 1/2 - 20 SAE O-形圈外螺紋 3 33.5 (1.32) - - 15.7 (0.62)
FD90-1044-06-04 FD90-1004-06-04 公頭 1/4 9/16 9/16 - 18 SAE O-形圈外螺紋 3 33.5 (1.32) - - 17.5 (0.69)
尺寸（外管螺紋，帶閥）
件號
件號帶防塵帽 接頭 本體 端口 尺寸
丁腈橡膠丁腈橡膠 類型 規格 規格 螺紋 類型圖 A B 六角
(mm) (in) (mm) (in) (mm) (in)
FD90-1012-02-04 FD90-1045-02-04 公頭 1/4 1/8 1/8 - 27 NPT 外螺紋 4 40.6 (1.60) - - 15.7 (0.62)
FD90-1012-04-04 FD90-1045-04-04 公頭 1/4 1/4 1/4 - 18 NPT 外螺紋 4 37.8 (1.49) - - 17.5 (0.69)

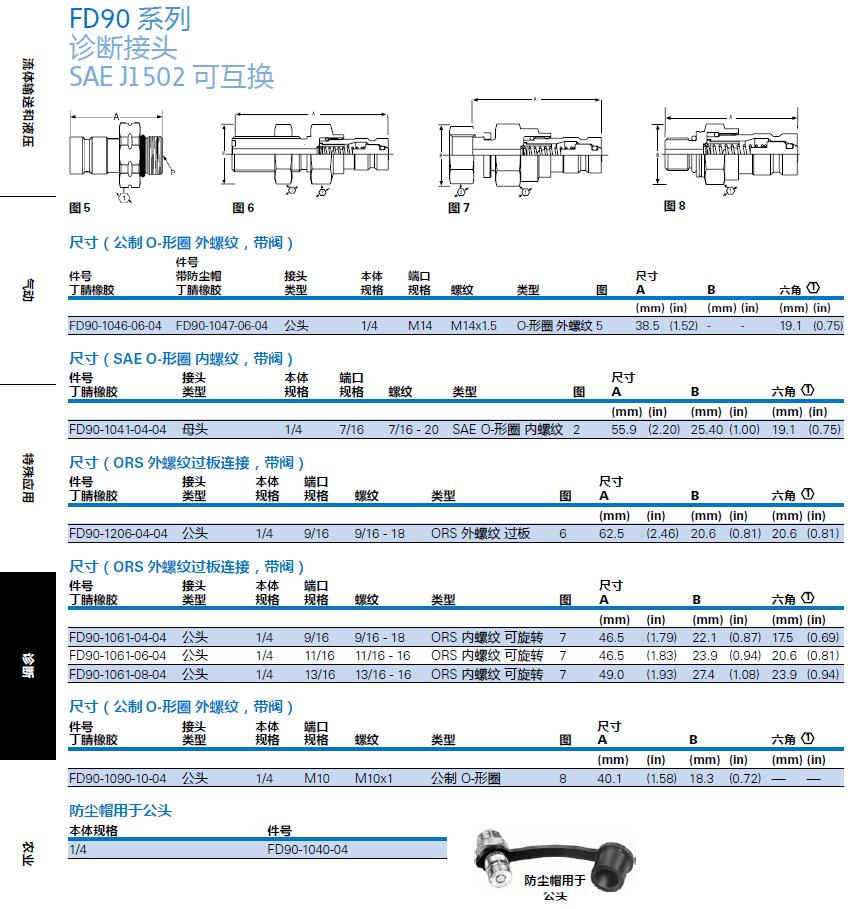

FD90 系列
診斷接頭
SAE J1502 可互換
圖 6圖 7圖 8
尺寸（公制 O-形圈外螺紋，帶閥）
件號件號帶防塵帽接頭本體端口尺寸丁腈橡膠丁腈橡膠類型規格規格螺紋類型圖 A B 六角
(mm) (in) (mm) (in) (mm) (in)
FD90-1046-06-04 FD90-1047-06-04 公頭 1/4 M14 M14x1.5 O-形圈外螺紋 5 38.5 (1.52) --19.1 (0.75)
尺寸（SAE O-形圈內螺紋，帶閥）
件號接頭本體 端口 尺寸
丁腈橡膠類型規格 規格 螺紋 類型 圖 A B 六角
(mm) (in) (mm) (in) (mm) (in)
FD90-1041-04-04 母頭 1/4 7/16 7/16 - 20 SAE O-形圈內螺紋 2 55.9 (2.20) 25.40 (1.00) 19.1 (0.75)
尺寸（ORS 外螺紋過板連接，帶閥）
件號接頭本體端口 尺寸
丁腈橡膠類型規格規格 螺紋 類型圖 A B 六角
(mm) (in) (mm) (in) (mm) (in)
FD90-1206-04-04 公頭 1/4 9/16 9/16 - 18 ORS 外螺紋過板 6 62.5 (2.46) 20.6 (0.81) 20.6 (0.81)
尺寸（ORS 外螺紋過板連接，帶閥）
件號接頭本體端口 尺寸
丁腈橡膠類型規格規格 螺紋 類型 圖 A B 六角
(mm) (in) (mm) (in) (mm) (in)
FD90-1061-04-04 公頭 1/4 9/16 9/16 - 18 ORS 內螺紋可旋轉 7 46.5 (1.79) 22.1 (0.87) 17.5 (0.69)
FD90-1061-06-04 公頭 1/4 11/16 11/16 - 16 ORS 內螺紋可旋轉 7 46.5 (1.83) 23.9 (0.94) 20.6 (0.81)
FD90-1061-08-04 公頭 1/4 13/16 13/16 - 16 ORS 內螺紋可旋轉 7 49.0 (1.93) 27.4 (1.08) 23.9 (0.94)
尺寸（公制 O-形圈外螺紋，帶閥）
件號接頭本體 端口 尺寸
丁腈橡膠類型規格 規格 螺紋 類型 圖 A B 六角
(mm) (in) (mm) (in) (mm) (in)
FD90-1090-10-04 公頭 1/4 M10 M10x1 公制 O-形圈 8 40.1 (1.58) 18.3 (0.72) ——
防塵帽用于公頭
本體規格件號
FD90-1040-04
公頭
|
