Fill-Rite高流量高壓力極端環境應用儀表
Fill-Rite TN Meters
與所有 Fill-Rite 產品一樣，我們的 TN 儀表以其堅固可靠和超長使用壽命而聞名。這些儀表利用了非密閉輸送應用（例如精煉石油產品和非腐蝕性化學品的庫存控制）中使用的正排量式容積圓盤技術。
高壓版本提供兩種型號尺寸（TN700 和TN800 系列），可用于車用流體分配系統、潤滑油運輸車和較小規模的服務。憑借 1 至50,000 cSt 的粘度范圍，這些儀表可以處理各種溫度和粘度條件，帶來能夠滿足各種計量需求的靈活多樣的解決方案。
有關 TN 儀表的完整產品列表，請與客戶服務人員010-8428 2935聯系。
| |

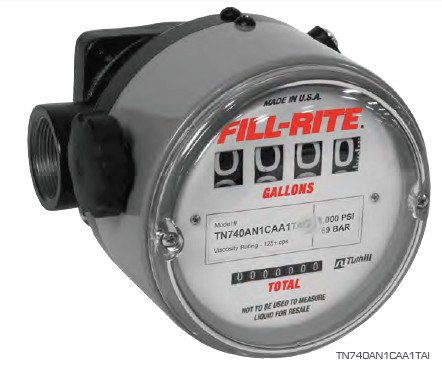

TN740AN1CAA1TAI |
TN760AN1CAB1GAF |
TN860AN1CAB1GAC |
流量 (GPM/LPM)
|
0.5 - 10 / 1.9 - 38 |
0.8 - 15 / 2.9 - 57 |
6.0 - 60 / 23 - 230 |
最大壓力 (psi/bar)
|
1,000/69.0 |
1,000/69.0 |
150/10.3 |
| 進口/出口 |
1"/ 1" NPT |
1?"/1?" NPT |
1?"/1?" NPT |
| 儀表類型 |
4 位機械 1/10 加侖 |
4 位機械全加侖 |
4 位機械全加侖 |
| 結構材料 — 外殼 |
陽極氧化鋁 |
陽極氧化鋁 |
陽極氧化鋁 |
| 結構材料 — 密封圈 |
Viton® |
Viton® |
Viton® |
| 結構材料 — 內部 |
PPS，不銹鋼 |
PPS，不銹鋼 |
PPS，不銹鋼 |
| 最高溫度 (°F/°C) |
167°/75° |
167°/75° |
167°/75° |
| 累加器位數 |
8 |
8 |
8 |
| 儀表精確度 |
+/- 2.00% |
+/- 2.00% |
+/- 2.00% |
| 粘度范圍 (cSt) |
125 - 50,000 |
125 - 50,000 |
125 - 50,000 |
| 液體適應性 |
高粘度潤滑油 |
高粘度潤滑油 |
柴油、生物柴油、
煤油 |
| |
TN860AN1CAB2GAC |
TN860AN1CAB2GBC |
|
流量 (GPM/LPM)
|
6.0 - 60 / 23 - 230 |
6.0 - 60 / 23 - 230 |
|
最大壓力 (psi/bar)
|
150/10.3 |
150/10.3 |
|
| 進口/出口 |
1?"/1?" NPT |
1?"/1?" NPT |
|
| 儀表類型 |
4 位機械全加侖 |
4 位機械全加侖 |
|
| 結構材料 — 外殼 |
陽極氧化鋁 |
陽極氧化鋁 |
|
| 結構材料 — 密封圈 |
Viton® |
PTFE & Chemraz® |
|
| 結構材料 — 內部 |
PPS，不銹鋼 |
PPS，不銹鋼 |
|
| 最高溫度 (°F/°C) |
167°/75° |
167°/75° |
|
| 累加器位數 |
8 |
8 |
|
| 儀表精確度 |
+/- 2.00% |
+/- 2.00% |
|
| 粘度范圍 (cSt) |
125 - 50,000 |
125 - 50,000 |
|
| 液體適應性 |
汽油、水 |
E85、E100、
ALS、溶劑 |
|
VISCOSITY CAPABILITY
TN860AN1C_B1_AC, calibrated for water (1-2 cSt = 32-35 SSU), with fluorocarbon seals.
TN860AN1C_B1_BC, calibrated for alcohols, solvents, and ALS (1-2 cSt = 32-35 SSU),with PTFE/perfluoroelastomer seals.
TN860AN1C_B2_AC, calibrated for low-viscosity refined fuels (3-22 cSt = 35-100 SSU),with fluorocarbon seals.
TN760AN1C_B1_AF, calibrated for high-viscosity lube and hydraulic oils (125+ cSt = 600+ SSU),with fluorocarbon seals.
TN740AN1C_A1_AI, calibrated for high-viscosity lube and hydraulic oils (125+ cSt = 600+ SSU),with fluorocarbon seals.
銷量冠軍型號 — 帶機械記錄器
TS15AV04ATCBMXAXX - 儀表和機械記錄器（1/10 加侖）
TS20AV04ATCBMXAXX - 儀表和機械記錄器（1/10加侖）
TS20AV06ATCBMXAS4 - 儀表、機械記錄器（1/10 加侖）、濾網（40 目）和排氣器
TS20AV04ALCBMXAXX - 儀表和機械記錄器（升）
TS20AV06ALCBMXAS4 - 儀表、機械記錄器（升）、濾網（40 目）和排氣器
TS30AV04AGCBMXAXX - 儀表和機械記錄器（全加侖）
TS30AV06AGCBMXAS4 - 儀表、機械記錄器（全加侖）、濾網（40 目）和排氣器
TS30AV04ALCBMXAXX - 儀表和機械記錄器（升）
TS30AV06ALCBMXAS4 - 儀表、機械記錄器（升）、濾網（40 目）和排氣器
|
