Thomas & Betts's Color-Keyed Compression Connectors
Color-Keyed 壓縮連接器_Color-Keyed Connectors
Color-Keyed Compression Connectors for Copper Conductors
Color-Keyed ,Color-Keyed壓接端子及工具
Color-Keyed Connectors
Color-Keyed壓縮連接器
針對在電力電纜上安裝壓縮連接器，ABB專為電氣布線提供了高可靠性的解決方案。運用該解決方案，電氣工程人員可以在安裝過程中節省大量的時間和精力，只需花費較低的安裝成本即可實現高質量的連接。
可靠一致的連接
利用配備對應模具的壓接工具，Color-Keyed系統將連接器和導線擠壓成堅實、 緊密的線束， 在連接器和導線之間建立可靠的電氣連接。
卓越系統解決方案，實現出色、可靠的連接
Color Keyed? 系統解決方案滿足嚴格的UL和IEC Class A 測試要求：Color-Keyed?接線耳由99.9%無氧銅制成；Color-Keyed?顏色標記壓接系統可以確保使用正確的模具和接線耳進行壓接，實現準確、可靠的連接；Color-Keyed?模具的優化設計可保證產生圓周形、六角形或菱形壓接，而非簡單的凹痕壓接，實現超越IEC 61238-1 和UL標準的高導電率連接 — 圓周形壓接能夠在電纜和連接器之間產生較大的高壓接觸區，實現低阻抗、不易松動的可靠連接。
可提供：
- 1孔/2孔平直型：電纜尺寸 10 mm2 至 400 mm2，螺栓孔尺寸M5至M24
- 45°彎角型：線纜尺寸 10 mm2 至 240 mm2，螺栓孔尺寸為M6至M16
- 90°彎角型：線纜尺寸 10 mm2至 240 mm2，螺栓孔尺寸為M6至M16

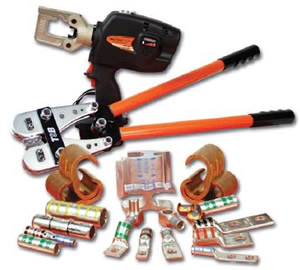

工具
專用手持式液壓工具，實現快速可靠的連接
Color Keyed主要產品
|
|
|
Color-Keyed 1 孔平直連接器 |
Color-Keyed 2 孔平直連接器 |
Color-Keyed 45° 彎角連接器 |
|
|
|
Color-Keyed 90° 彎角連接器 |
Color-Keyed 工具 |
Color-Keyed compression system |
ABB通貝冷壓連接器Color-Keyed雙孔接線耳45°
冷壓連接器Color-Keyed
Color-Keyed作為連接器行業公認的品牌，Color-Keyed提供全面高質量的分接頭盒端子頭產品，使您的連接更加迅速、簡便、可靠。用于銅線和鋁線的壓接端子和應用工具涵蓋了從22AWG到1000MCM的電線范圍。
Color-Keyed系列是AWG尺寸的工業電纜壓縮連接器。連接器上鑲有彩色條紋或者刻有記號，易于識別，型號尺寸齊全，滿足您全部的端接需求。ABB通貝冷壓連接器Color-Keyed雙孔接線耳45°，
冷壓端子又稱為絕緣端子,電子連接器,空中接頭都歸屬于冷壓端子。是用于實現電氣連接的一種配件產品，工業上劃分為連接器的范疇。 隨著工業自動化程度越來越高和工業控制要求越來越嚴格、精確，接線端子的用量逐漸上漲。隨著電子行業的發展，接線端子的使用范圍越來越多，而且種類也越來越多。目前用得廣泛的除了PCB板端子外，還有五金連續端子，螺帽端子，彈簧端子等等。
- Color-Keyed壓縮連接器
Color-Keyed適用于銅導線的壓縮連接器
Color-Keyed適用于銅導線的 C 型線夾
Color-Keyed適用于銅導線的 H 型線夾
Color-Keyed鋁質 H 型線夾
Color-Keyed用于壓接線夾的聯鎖絕緣罩
Color-Keyed用于銅導線的壓線帽
Color-Keyed用于銅導線的鑄銅總線線夾
Color-Keyed電機尾纖連接器
Color-Keyed KUBE連接器
Color-Keyed銅質可分斷式連接器
Color-Keyed 連接器套件
Color-Keyed銅/鋁硬線連接器
Color-Keyed重型電池連接器
Color-Keyed銅導線公制連接器
Color-Keyed壓接工具和模具
Color-Keyed Compression Connectors for Copper Conductors
Color-Keyed Copper H-Tap Connectors for Copper Conductors
Color-Keyed Interlocking Insulating Covers for Compression Taps
Color-Keyed Wire Joints for Copper Conductor
Color-Keyed Cast Copper Bus Taps for Copper Conductor
Color-Keyed Motor Pigtail Connectors
Color-Keyed KUBE Connectors
Color-Keyed Flag and Tee Connectors
Color-Keyed Connectors for Aluminum/Copper Code Conductors
Color-Keyed Transformer Lug Kits for Aluminum Code Conductors
Color-Keyed Pin Connectors for Aluminum/Copper Code Conductors
Color-Keyed Insulating Covers for H-Type Compression Taps
Color-Keyed Parallel Splices
Color-Keyed Heavy-Duty Battery/Connectors and Tools
Color-Keyed Accessories and Miscellaneous Hardware
ABB系統為您提示放置安裝模具的正確位置。
通過將連接器上的彩色條帶與模具上的顏色相匹配，具有Color-Keyed產品特性的Blackburn連接器不僅能夠識別用于正擠壓的正確的安裝模具，而且還能標示模具在連接器上的合適位置。擠壓位置位于彩色條帶上或位于條帶之間。標示在連接器上的顏色名稱也是一種附加的識別手段。
ABB模具具備檢驗功能
用于ABB手動和液壓工具的模具均配有刻印在擠壓面上的“模具代碼”編號。擠壓時，該編號將凸顯于完成連接處，以此實現檢驗的目的。檢驗員將連接器上凸起的模具代碼編號與模具表進行比較，確保針對特定尺寸的導線使用合適的連接器，并且確認使用了正確的模具進行壓接。
Color-Keyed Connectors Color-Keyed Compression
Color-Keyed compression system | Thomas & Betts Color-Keyed ，Color-Keyed.Compression Connector
TBM6S
TBM62BSCR
Cat. No. 54212UB0416BSP
54212
Compression Connector System
54101
ERG2002
256-30695-1351
256-30695-1352
256-30695-263
54104
54130
54131
54132
256-30695-424
256-30695-1361
54134
54105
54135
54136
256-30695-282
256-30695-422
256-30595-1362
256-30695-233
256-30695-264
54107
54142-TB
54143-TB
54145-TB
54108
54153-TB
54109
54155-TB
256-30695-1383
54157
54158
54110
54160
256-30695-131
54162-TB
54163-TB
54111
54165-TB
54167
54168
54112
54170
256-30695-1174
58161
58162
58163
58165
58166
54172-TB
54173
54174
54113
58168
54178
54179
54114
54181
58171
256-30695-112
54115
54183
58174
54116
54185
58177
256-30695-1403
256-30695-339
54187
58180
256-30695-1370
54120
54122-TB
256-30695-1404
256-30695-1405
256-30695-840
58182
256-30695-193
54123-TB
58184
54124-TB
256-30695-843
54126
54128
54104UF
54130UF
54131UF
54132UF
54134UF
54105UF
54135UF
54136UF
54138UF
54106UF
54139UF
54140UF
256-30695-264UF
54107UF
54142UF
54143UF
54145UF
54108UF
54147UF
54148UF
54150UF
54152UF
54153UF
54109UF
54155UF
54157UF
54158UF
54110UF
54160UF
54162UF
54163UF
54111UF
54165UF
58147UF*
58148UF*
58149UF*
58151UF*
54167UF
54168UF
54112UF
54170UF
58161UF
58162UF
58163UF
58165UF
58166UF
Compression Connector System
Compression Connectors for Copper Conductors
Color-Keyed. Compression Connector System
54172UF
54173UF
54174UF
54113UF
58168UF
54178UF
54179UF
54114UF
54181UF
58171UF
256-30695-112UF
54115UF
54183UF
58174UF
54116UF
54185UF
256-30695-1403UF
58177UF
54118UF
58187UF
58180UF
58120UF
54122UF
256-30695-840UF
58182UF
54123UF
58184UF
54124UF
58126UF
58128UF
54104UB
54130UB
54131UB
54132UB
54134UB
54105UB
54135UB
54136UB
54138UB
54106UB
54139UB
54140UB
256-30695-264UB
54107UB
54142UB
54143UB
54145UB
54108UB
54147UB
54148UB
54150UB
54152UB
54153UB
54109UB
54155UB
54157UB
54158UB
54110UB
54160UB
54162UB
54163UB
54111UB
54165UB
54167UB
54168UB
54112UB
54170UB
58161UB
58162UB
58163UB
58165UB
58166UB
Compression Connectors for Copper Conductors Color-Keyed.
54172UB
54173UB
54174UB
54113UB
58168UB
54178UB
54179UB
54114UB
54181UB
58171UB
256-30695-112UB
54115UB
54183UB
58174UB
54116UB
54185UB
256-30695-1403UB
58177UB
54118UB
54187UB
58180UB
54120UB
54122UB
256-30695-840UB
58182UB
54123UB
58184UB
54124UB
58126UB
58128UB
54201
ERG2002
256-30695-1302
54204
256-31426-33*
256-31426-33PH
542040410
542040416
256-30695-1094
256-30695-251
256-30695-1070
256-30695-1153
256-30695-1183
54205
256-30695-1095
256-30695-252
256-30695-372
256-30695-913
256-30695-253
54206
256-30695-1184
256-30695-255
54207
256-30695-1355
256-30695-1185
256-30695-257
256-30695-1049
54208
256-30695-1233
256-30695-1236
256-30695-329
54255
256-30695-1234
54209 3/8 2.88
256-30695-1265
256-30695-886
256-30695-1175
54261
256-30695-832
54210
54260
54266
54211
54265
256-30695-1247
256-30695-331
256-30695-1261
54213
54275
256-30695-345
256-30695-835
256-30695-452
58265
54214
54280
256-30695-332
256-30695-1240
54215
54282
54216
54283
256-30695-439
58277
256-30695-839
54218
54286
256-30695-188
54220
54289
256-30695-1406
256-30695-842
256-30695-898
54291
58281
256-30695-237
256-30695-1376
54224
256-30695-694
54226
256-30695-846
256-30695-844
54228
Two-Hole Lugs — 45o Standard Barrel Certified to 600 V and Recommended up to 35 kV
