Rectus利達時低壓系列接頭：黃銅、碳鋼26KA系列快速接頭 RECTUS Series 系列26KA快速接頭

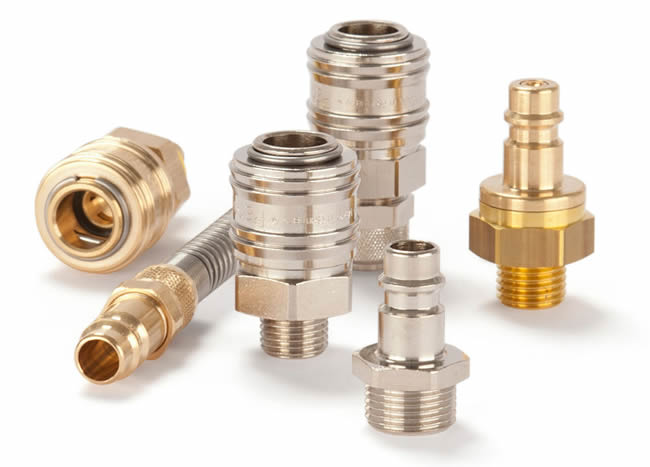

Rectus 26系列基本型快換接頭，符合歐洲標準結構

Parker派克的26系列是一款基本型快換接頭，其連接系統是通用型黃銅快換連接，符合歐洲工業標準結構。該系列快換連接系統可進行單手操作，其閥芯形式也是標準類型，結構緊湊。套筒設計符合人體工程學，并且能防止灰塵進入到閥芯內部。

不銹鋼的26系列陽接頭，可以在25系列下面找到。

Rectus 26系列快換接頭屬于基本型快換系列，公稱通徑是7.2mm，用于氣動及流體輸送應用，承壓可達35 bar。
該系列快換接頭，符合歐洲工業標準結構，目前可供材料：黃銅或不銹鋼。

市場：
- 機械工程
- 汽車
- 生命科學
- 移動液壓
- 工業
- 機床模具

特性/優點：
- 通用型黃銅快換連接，符合歐洲工業標準結構
- 單手操作，可用于方便快速地連接
- 與競爭對手產品比，低連接/斷開力
- Rectus 26系列

性能特點

標稱直徑 (DN) 7,2
閥門 是, 否
長度 (MM) 30 到 150
外徑 (MM) 12 到 28
密封材料 na,丁腈橡膠，氟橡膠
最低工作溫度(°C) -15, -20
最高工作溫度 (C) 100, 200
最大工作壓力 (BAR) 35
流速 (LPM) 700, 1000

應用：
- 氣動電動工具
- 裝配線
- 空氣壓縮機
- 流體輸送

LITERATURE AND REFERENCE MATERIALS
Catalogue Page Parker Rectus Series 26
Datasheet Series 26 Double-Shut-Off Version made of Brass/Steel
Datasheet Series 26 Single-Shut-Off Version made of Brass/Steel
Market Brochure - Transportation Railway

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：黃銅|碳鋼|26KA系列快速接頭 RECTUS Series 系列26KA快速接頭

單截止 Single Shut-Off

通徑 Nominal Diameter 7.2 = 40 mm 2

RECTUS Series 系列 26KA

陰接頭 | 接頭體Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	G 1/8	22	43	25	9					標準	26KAAW10MPX
	G 1/8	22	43	25	9					銅鍍鎳	26KAAW10MPN
	G 1/4	22	39	25	9					標準	26KAAW13MPX
	G 1/4	22	39	25	9					銅鍍鎳	26KAAW13MPN
	G 3/8	22	41	25	9					標準	26KAAW17MPX
	G 3/8	22	41	25	9					銅鍍鎳	26KAAW17MPN
	G 1/2	22	44	25	12					標準	26KAAW21MPX
	G 1/2	22	44	25	12					銅鍍鎳	26KAAW21MPN
	G 1/2	24	42	25	10					標準	26KAAW21MPXS36
	G 1/2	24	42	25	10					銅鍍鎳	26KAAW21MPNS09
	M14 x 1,5	22	42	25	10					標準	26KAAD14MPX
	M14 x 1,5	22	42	25	10					銅鍍鎳	26KAAD14MPN
	M16 x 1,5	22	43	25	11					標準	26KAAD16MPX
	M16 x 1,5	22	43	25	11					銅鍍鎳	26KAAD16MPN
	M18 x 1,5	22	43	25	11					標準	26KAAD18MPX
	M18 x 1,5	22	43	25	11					銅鍍鎳	26KAAD18MPN
內螺紋 Female Thread	G 1/4	22	41	25	9					標準	26KAIW13MPX
	G 1/4	22	41	25	9					銅鍍鎳	26KAIW13MPN
	G 3/8	22	41	25	9					標準	26KAIW17MPX
	G 3/8	22	41	25	9					銅鍍鎳	26KAIW17MPN
	G 1/2	22	44	25	10					標準	26KAIW21MPX
	G 1/2	22	44	25	10					銅鍍鎳	26KAIW21MPN
	M14 x 1,5	22	44	25	9					標準	26KAIM14MPX
	M14 x 1,5	22	44	25	9					銅鍍鎳	26KAIM14MPN
	M16 x 1,5	22	44	25	9					標準	26KAIM16MPX
	M16 x 1,5	22	44	25	9					銅鍍鎳	26KAIM16MPN
	M18 x 1,5	22	44	25	9					標準	26KAIM18MPX
	M18 x 1,5	22	44	25	9					銅鍍鎳	26KAIM18MPN
Plastic Hose Connection with Spring Guard	6 x 8 mm	21	132	25	7	6			M12 x 1	標準	26KAKK08MPX
	6 x 8 mm	21	132	25	7	6			M12 x 1	銅鍍鎳	26KAKK08MPN
	8 x 10 mm	21	143	25	9	8			M16 x 1	標準	26KAKK10MPX
	8 x 10 mm	21	143	25	9	8			M16 x 1	銅鍍鎳	26KAKK10MPN
	9 x 12 mm	21	150	25	9	8			M16 x 1	標準	26KAKK12MPX
	9 x 12 mm	21	150	25	9	8			M16 x 1	銅鍍鎳	26KAKK12MPN
Plastic Hose Connection	4 x 6 mm	21	58	25	7	6			M10 x 1	標準	26KAKO06MPX
	4 x 6 mm	21	58	25	7	6			M10 x 1	銅鍍鎳	26KAKO06MPN
	6 x 8 mm	21	45	25	7	6			M12 x 1	標準	26KAKO08MPX
	6 x 8 mm	21	45	25	7	6			M12 x 1	銅鍍鎳	26KAKO08MPN
	8 x 10mm	21	49	25	9	8			M16 x 1	標準	26KAKO10MPX
	8 x 10mm	21	49	25	9	8			M16 x 1	銅鍍鎳	26KAKO10MPN
	9 x 12mm	21	49	25	9	8			M16 x 1	標準	26KAKO12MPX
	9 x 12mm	21	49	25	9	8			M16 x 1	銅鍍鎳	26KAKO12MPN
寶塔接頭 Hose Barb	6 mm	21	58	25	25					標準	26KATF06MPX
	6 mm	21	58	25	25					銅鍍鎳	26KATF06MPN
	8 mm	21	58	25	25					標準	26KATF08MPX
	8 mm	21	58	25	25					銅鍍鎳	26KATF08MPN
	9 mm	21	58	25	25					標準	26KATF09MPX
	9 mm	21	58	25	25					銅鍍鎳	26KATF09MPN
	10 mm	21	58	25	25					標準	26KATF10MPX
	10 mm	21	58	25	25					銅鍍鎳	26KATF10MPN
	13 mm	21	58	25	25					標準	26KATF13MPX
	13 mm	21	58	25	25					銅鍍鎳	26KATF13MPN
	6 mm Parker	21	58	25	20,5					標準	26KATP06MPX
	6 mm Parker	21	58	25	20,5					銅鍍鎳	26KATP06MPN
	10 mm Parker	21	58	25	24					標準	26KATP10MPX
	10 mm Parker	21	58	25	24					銅鍍鎳	26KATP10MPN
	13 mm Parker	21	58	25	28					標準	26KATP13MPX
	13 mm Parker	21	58	25	28					銅鍍鎳	26KATP13MPN
Panel Mount, Plastic Hose Connection	6 mm	21	60	25	17	10	17	4	M12 x 1	標準	26KATS06MPX
	6 mm	21	60	25	17	10	17	4	M12 x 1	銅鍍鎳	26KATS06MPN
	8 mm	21	63	25	17	14	17	4	M12 x 1	標準	26KATS08MPX
	8 mm	21	63	25	17	14	17	4	M12 x 1	銅鍍鎳	26KATS08MPN
	10 mm	21	72	25	25	14	17	4	G 1/4	標準	26KATS10MPX
	10 mm	21	72	25	25	14	17	4	G 1/4	銅鍍鎳	26KATS10MPN

	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
Plastic Hose Connection with Spring Guard	4 x 6 mm		112	12	7	6			M10 x 1	標準	26SF KK06 MXX
	4 x 6 mm		112	12	7	6			M10 x 1	銅鍍鎳	26SF KK06 MXN
	6 x 8 mm		121	12	7	6			M12 x 1	標準	26SF KK08 MXX
	6 x 8 mm		121	12	7	6			M12 x 1	銅鍍鎳	26SF KK08 MXN
	8 x 10 mm	17	133		9	8			M16 x 1	標準	26SF KK10 MXX
	8 x 10 mm	17	133		9	8			M16 x 1	銅鍍鎳	26SF KK10 MXN
	9 x 12 mm	17	140		9	8			M16 x 1	標準	26SF KK12 MXX
	9 x 12 mm	17	140		9	8			M16 x 1	銅鍍鎳	26SF KK12 MXN
Plastic Hose Connection	4 x 6 mm		34	12	7	6			M10 x 1	標準	26SFKO06MXX
	4 x 6 mm		34	12	7	6			M10 x 1	銅鍍鎳	26SFKO06MXN
	6 x 8 mm		34	12	7	6			M12 x 1	標準	26SFKO08MXX
	6 x 8 mm		34	12	7	6			M12 x 0	銅鍍鎳	26SFKO08MXN
	8 x 10 mm	17	42		9	6			M16 x 1	標準	26SFKO10MXX
	8 x 10 mm	17	42		9	6			M16 x 1	銅鍍鎳	26SFKO10MXN
	9 x 12 mm	17	42		9	8			M16 x 1	標準	26SFKO12MXX
	9 x 12 mm	17	42		9	8			M16 x 1	銅鍍鎳	26SFKO12MXN
寶塔接頭 Hose Barb	4 mm		48	12	25					標準	26SFTF04MXX
	4 mm		48	12	25					銅鍍鎳	26SFTF04MXN
	6 mm		48	12	25					標準	26SFTF06MXX
	6 mm		48	12	25					銅鍍鎳	26SFTF06MXN
	8 mm		48	12	25					標準	26SFTF08MXX
	8 mm		48	12	25					銅鍍鎳	26SFTF08MXN
	9 mm		48	12	25					標準	26SFTF09MXX
	9 mm		48	12	25					銅鍍鎳	26SFTF09MXN
	10 mm		48	12	25					標準	26SFTF10MXX
	10 mm		48	12	25					銅鍍鎳	26SFTF10MXN
	13 mm		48	15	25					標準	26SFTF13MXX
	13 mm		48	15	25					銅鍍鎳	26SFTF13MXN
	6 mm Parker		43	16	20,5					標準	26SFTP06MXX
	6 mm Parker		43	16	20,5					銅鍍鎳	26SFTP06MXN
	10 mm Parker		46	22	24					標準	26SFTP10MXX
	10 mm Parker		46	22	24					銅鍍鎳	26SFTP10MXN
	13 mm Parker		50	24	28					標準	26SFTP13MXX
	13 mm Parker		50	24	28					銅鍍鎳	26SFTP13MXN
Panel Mount, Hose Barb	6 mm	14	56		17	14	17	4	M12 x 1	標準	26SFTS06MXX
	6 mm	14	56		17	14	17	4	M12 x 1	銅鍍鎳	26SFTS06MXN
	8 mm	17	56		17	14	17	4	M12 x 1	標準	26SFTS08MXX
	8 mm	17	56		17	14	17	4	M12 x 1	銅鍍鎳	26SFTS08MXN
	10 mm	17	56		17	14	19	4	M14 x 1	標準	26SFTS10MXX
	10 mm	17	56		17	14	19	4	M14 x 1	銅鍍鎳	26SFTS10MXN

PLUGS

	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
Flex Joint, Male Thread	R 1/4	17	64		11					鍍鎳表面	25FAAK13SPN
外螺紋 Male Thread	G 1/8	14	31		7					標準	26SFAW10MXX
	G 1/8	14	31		7					鍍鎳表面	26SFAW10MXN
	G 1/4	17	33		9					標準	26SFAW13MXX
	G 1/4	17	33		9					鍍鎳表面	26SFAW13MXN
	G 3/8	19	33		9					標準	26SFAW17MXX
	G 3/8	19	33		9					鍍鎳表面	26SFAW17MXN
	G 1/2	24	38		12					標準	26SFAW21MXX
	G 1/2	24	38		12					鍍鎳表面	26SFAW21MXN
	M14 x 1,5	17	35		10					標準	26SFAD14MXX
	M14 x 1,5	17	35		10					鍍鎳表面	26SFAD14MXN
	M16 x 1,5	19	36		11					標準	26SFAD16MXX
	M16 x 1,5	19	36		11					鍍鎳表面	26SFAD16MXN
	M18 x 1,5	22	37		11					標準	26SFAD18MXX
	M18 x 1,5	22	37		11					鍍鎳表面	26SFAD18MXN
內螺紋 Female Thread	G 1/8	14	30		7					標準	26SFIW10MXX
	G 1/8	14	30		7					鍍鎳表面	26SFIW10MXN
	G 1/4	17	33		10					標準	26SFIW13MXX
	G 1/4	17	33		10					鍍鎳表面	26SFIW13MXN
	G 3/8	19	33		10					標準	26SFIW17MXX
	G 3/8	19	33		10					鍍鎳表面	26SFIW17MXN
	G 1/2	24	35		12					標準	26SFIW21MXX
	G 1/2	24	35		12					鍍鎳表面	26SFIW21MXN
	M14 x 1,5	17	33		10					標準	26SFIM14MXX
	M14 x 1,5	17	33		10					鍍鎳表面	26SFIM14MXN
	M16 x 1,5	19	33		10					標準	26SFIM16MXX
	M16 x 1,5	19	33		10					鍍鎳表面	26SFIM16MXN
	M18 x 1,5	22	36		13					標準	26SFIM18MXX
	M18 x 1,5	22	36		13					鍍鎳表面	26SFIM18MXN

Recoil Eliminator

	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
寶塔接頭 Hose Barb	6 mm	21	60		25					標準	26SRTF06MXX
	6 mm	21	60		25					鍍鎳表面	26SRTF06MXN
	8 mm	21	60		25					標準	26SRTF08MXX
	8 mm	21	60		25					鍍鎳表面	26SRTF08MXN
	9 mm	21	60		25					標準	26SRTF09MXX
	9 mm	21	60		25					鍍鎳表面	26SRTF09MXN
	10 mm	21	60		25					標準	26SRTF10MXX
	10 mm	21	60		25					鍍鎳表面	26SRTF10MXN
	13 mm	21	60		25					標準	26SRTF13MXX
	13 mm	21	60		25					鍍鎳表面	26SRTF13MXN

更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-84282935 或者郵件至：sales@cnmec.biz
