Rectus利達時低壓系列接頭：黃銅、碳鋼20KA系列快速接頭 RECTUS Series 系列20KA快速接頭

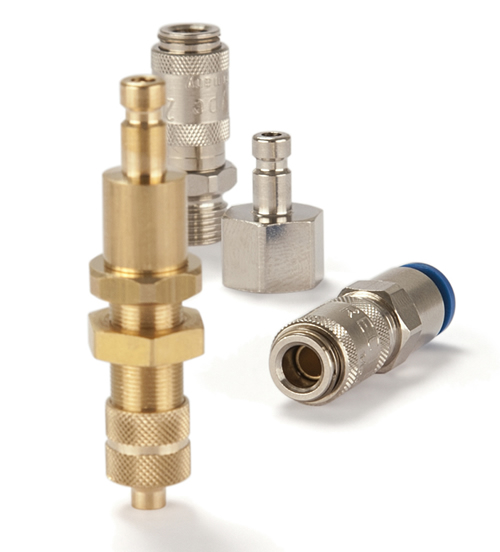

Rectus 20系列快換接頭，國際通用型結構

Parker派克20系列是一款迷你的工業快換接頭，符合國際通用型結構。這一款快換接頭是特別適用于醫療行業以及化工/制藥行業的。 該系列快換接頭，可以使用單手操作。該款快換接頭設計獨特，雖然尺寸小，但是能夠保證高流量，能夠適用于不同的應用以及不同的流體。

Rectus 20系列快換接頭公稱通徑為2.5mm，用于氣動以及流體輸送的應用，承壓可達35bar。
該系列快換接頭符合國際通用型結構，目前可供材料為黃銅或者不銹鋼。

市場：
- 工業
- 生命科學
- 軌道交通
- 機械工程
- 汽車
- 過程控制
- 電氣工程

特點/優點：
- 迷你的工業快換
- 可單手操作，連接簡單快速
- 世界通用型結構
- 與競爭對手的產品比，有流量高，連接力/斷開力低

性能特點

標稱直徑 (DN) 2,7
閥門 是, 否
長度 (MM) 17 高達 52,5
外徑 (MM) 7 高達 10
密封材料 丁腈橡膠，氟橡膠
最低工作溫度(°C) -15, -20
最高工作溫度 (C) 100, 200
最大工作壓力 (BAR) 35
流速 (LPM) 130, 165
應用類型 氣動系統及流體輸送

應用：
- NIBP
- 自動化

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：黃銅|碳鋼|20KA系列快速接頭 RECTUS Series 系列20KA快速接頭

單截止 Single Shut-Off

通徑 Nominal Diameter 2.7 = 6 mm2

RECTUS Series 系列 20KA

陰接頭|接頭體|Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋Male Thread	M 5	9	26	10	5					標準	20KAAM05MPX
	M 5	9	26	10	5					銅鍍鎳	20KAAM05MPN
	G 1/8	11	28	10	7					標準	20KAAW10MPX
	G 1/8	11	28	10	7					銅鍍鎳	20KAAW10MPN
內螺紋Female Thread	M 5	9	26	10	5					標準	20KAIM05MPX
	M 5	9	26	10	5					銅鍍鎳	20KAIM05MPN
	G 1/8	12	28	10	7					標準	20KAIW10MPX
	G 1/8	12	28	10	7					銅鍍鎳	20KAIW10MPN
塑料管連接 Plastic Hose Connection	3 x 4 mm	9	34	10	7	5			M 7 x 0,5	標準	20KAKO04MPX
	3 x 4 mm	9	34	10	7	5			M 7 x 0,5	銅鍍鎳	20KAKO04MPN
	3 x 5 mm	9	34	10	7	5			M 7 x 0,5	標準	20KAKO05MPX
	3 x 5 mm	9	34	10	7	5			M 7 x 0,5	銅鍍鎳	20KAKO05MPN
	4 x 6 mm	9	34	10	7	5			M 8 x 0,5	標準	20KAKO06MPX
	4 x 6 mm	9	34	10	7	5			M 8 x 0,5	銅鍍鎳	20KAKO06MPN
穿板式塑料管連接 Panel Mount, Plastic Hose	3 x 4 mm	12	45	10	7	17	11	3	M 7 x 0,5	標準	20KAKS04MPX
	3 x 4 mm	12	45	10	7	17	11	3	M 7 x 0,5	銅鍍鎳	20KAKS04MPN
	3 x 5 mm	12	45	10	7	17	11	3	M 7 x 0,5	標準	20KAKS05MPX
	3 x 5 mm	12	45	10	7	17	11	3	M 7 x 0,5	銅鍍鎳	20KAKS05MPN
	4 x 6 mm	12	45	10	7	12	11	3	M 8 x 0,5	標準	20KAKS06MPX
	4 x 6 mm	12	45	10	7	12	11	3	M 8 x 0,5	銅鍍鎳	20KAKS06MPN
快插式 Push-In	4 mm	10	35	10						銅鍍鎳	20KARP04MPN
寶塔式接頭 Hose Barb	3 mm		35	10	13					標準	20KATF03MPX
	3 mm		35	10	13					銅鍍鎳	20KATF03MPN
	4 mm		35	10	13					標準	20KATF04MPX
	4 mm		35	10	13					銅鍍鎳	20KATF04MPN
	5 mm		34	10	13					標準	20KATF05MPX
	5 mm		34	10	13					銅鍍鎳	20KATF05MPN
穿板式寶塔接頭 Panel Mount, Hose Barb	3 mm	12	51	10	13	17	11	3	M 7 x 0,5	標準	20KATS03MPX
	3 mm	12	51	10	13	17	11	3	M 7 x 0,5	銅鍍鎳	20KATS03MPN
	4 mm	12	51	10	13	17	11	3	M 7 x 0,5	標準	20KATS04MPX
	4 mm	12	51	10	13	17	11	3	M 7 x 0,5	銅鍍鎳	20KATS04MPN
	6 mm	12	51	10	13	17	12	3	M 10 x 1	標準	20KATS06MPX
	6 mm	12	51	10	13	17	12	3	M 10 x 1	銅鍍鎳	20KATS06MPN

陽接頭|插頭體|Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
寶塔式 塑料管連接 Plastic Hose Connection	3 x 4 mm	7	25		7	5			M 7 x 0,5	標準	20SFKO04MXX
	3 x 4 mm	7	25		7	5			M 7 x 0,5	銅鍍鎳	20SFKO04MXN
	3 x 5 mm	7	25		7	5			M 7 x 0,5	標準	20SFKO05MXX
	3 x 5 mm	7	25		7	5			M 7 x 0,5	銅鍍鎳	20SFKO05MXN
	4 x 6 mm	8	25		7	5			M 8 x 0,5	標準	20SFKO06MXX
	4 x 6 mm	8	25		7	5			M 8 x 0,5	銅鍍鎳	20SFKO06MXN
穿板式塑料管連接	3 x 4 mm	11	38		7	17	11	3	M 7 x 0,5	標準	20SFKS04MXX
	3 x 4 mm	11	38		7	17	11	3	M 7 x 0,5	銅鍍鎳	20SFKS04MXN
	3 x 5 mm	11	38		7	17	11	3	M 7 x 0,5	標準	20SFKS05MXX
	3 x 5 mm	11	38		7	17	11	3	M 7 x 0,5	銅鍍鎳	20SFKS05MXN
	4 x 6 mm	12	38		7	17	12	3	M 8 x 0,5	標準	20SFKS06MXX
	4 x 6 mm	12	38		7	17	12	3	M 8 x 0,5	銅鍍鎳	20SFKS06MXN
快插式 Push-In	4 mm	10	35	10						銅鍍鎳	20SFRP04MPN
寶塔式 Hose Barb	3 mm		24	7	13					標準	20SFTF03MXX
	3 mm		24	7	13					銅鍍鎳	20SFTF03MXN
	4 mm		24	7	13					標準	20SFTF04MXX
	4 mm		24	7	13					銅鍍鎳	20SFTF04MXN
	5 mm		22	9	13					標準	20SFTF05MXX
	5 mm		22	9	13					銅鍍鎳	20SFTF05MXN
穿板式寶塔接頭 Panel Mount, Hose Barb	3 mm	12	45		13	18	11	3,5	M 7 x 0,5	標準	20SFTS03MXX
	3 mm	12	45		13	18	11	3,5	M 7 x 0,5	銅鍍鎳	20SFTS03MXN
	4 mm	12	45		13	17	11	3	M 7 x 0,5	標準	20SFTS04MXX
	4 mm	12	45		13	17	11	3	M 7 x 0,5	銅鍍鎳	20SFTS04MXN

陽接頭|插頭體|Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
外螺紋 Male Thread	M 5	7	18		5					標準	20SFAM05MXX
	M 5	7	18		5					銅鍍鎳	20SFAM05MXN
	G 1/8	11	20		7					標準	20SFAW10MXX
	G 1/8	11	20		7					銅鍍鎳	20SFAW10MXN
內螺紋 Female Thread	M 5	7	17		5					標準	20SFIM05MXX
	M 5	7	17		5					銅鍍鎳	20SFIM05MXN
	G 1/8	12	19		7					標準	20SFIW10MXX
	G 1/8	12	19		7					銅鍍鎳	20SFIW10MXN

更多Rectus 快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-8428 2935 或者郵件至：sales@cnmec.biz
