Rectus利達時低壓系列接頭：黃銅|碳鋼17KA系列快速接頭 RECTUS Series 系列17KA快速接頭

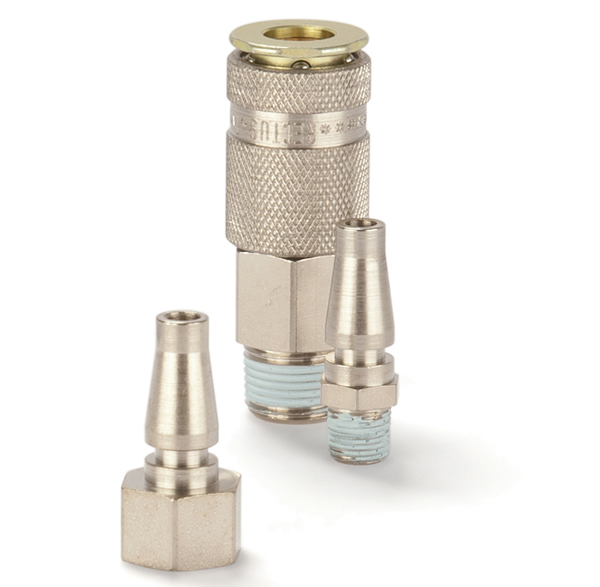

RECTUS 17 系列快換接頭

Parker派克的17系列快換接頭，是一款黃銅/碳鋼工業快換，符合英國標準結構，特別適用于工業環境下的壓縮空氣應用。
該系列快換接頭是為單手操作特別設計的。UltraFlo 閥芯保證了優化的流量，以及減少了壓降損失。 得益于17系列的小巧的結構設計以及重量輕的特點，使得其能夠適用于多種應用。

RECTUS 17 系列快換接頭該系列快換接頭名義直徑為5mm，用于氣動以及流體輸送應用，承壓可達35 bar。
快換接頭系統符合英國標準結構，材料可選黃銅/碳鋼。

市場：
- 機械工程
- 汽車

特性/優點：
- UltraFlo 閥芯優化了流量，減少了壓降損失
- 可單手操作，能夠簡便快速地連接

性能特點

標稱直徑 (DN) 5
閥門 是, 否
型號 單截止
長度 (MM) 33 到 76
外六角 (MM) 11 到 24
外徑 (MM) na, 12, 23
材料 黃銅，碳鋼
密封材料 na, 丁腈橡膠
最低工作溫度(°C) -20
最高工作溫度 (C) 100
最大工作壓力 (BAR) 35
流速 (LPM) 870

應用：
- 氣動工具
- 管路裝配
- 空氣壓縮機

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自?xún)?yōu)勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：黃銅|碳鋼|17KA系列快速接頭 RECTUS Series 系列17KA快速接頭

單截止 Single Shut-Off

通徑 Nominal Diameter 5 = 20 mm2

RECTUS Series 系列 17KA

流量壓力損失表 Chart	特征描述 Technical Description English profile industrial coupling with UltraFlo technology, giving high flow performance. Specially suited to compressed air applications. Brass/steel design developed for industry. Compact dimensions and single handed operation make it suitable for numerous aplications.	優點 Advantages 可單手操，小尺寸 重量輕，大流量 替換產品 Interchangeability SCHRADER NW 5	工作壓力 Working Pressure 最大工作壓力 35 bar, 最大靜態壓力的安全系數為4:1。 工作溫度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 溫度取決于介質 *特殊工況溫度產品 當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。
	材料|材質 Material
	陽接頭 Coupling	標準Standard	銅鍍鎳Nickel Plated
	本體Back Body 閥體Valve Body 滑套Sleeve 閥Valve 彈簧和鎖定環Spring & Locking Ring 鎖定球體Locking Balls 密封圈Seals	黃銅 Brass 黃銅 Brass 黃銅 Brass 黃銅 Brass AISI 301 AISI 420 NBR	銅鍍鎳 Nickel Plated 銅鍍鎳 Nickel Plated 銅鍍鎳 Nickel Plated 黃銅 Brass AISI 301 AISI 420 NBR
	陰接頭 Plug
	本體 Plug	銅 Brass	銅鍍鎳 Brass, Nickel Plated
	相關文檔 Documents
	安全須知 Safety Instructions	安裝及維護說明 Installation & Maintenance	操作說明 Operating instructions

陰接頭 | 接頭體Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	R 1/4	19	63	23	12					標準	17KAAK13SPN
	R 3/8	19	62	23	12					標準	17KAAK17SPN
	R 1/2	22	63	23	17					標準	17KAAK21SPN
內螺紋 Female Thread	G 1/4	19	58	23	9					標準	17KAIW13SPN
	G 3/8	19	57	23	9					標準	17KAIW17SPN
	G 1/2	24	60	23	12					標準	17KAIW21SPN
寶塔式 Hose Barb	6 mm	19	76	23	25					標準	17KATF06SPN
	8 mm	19	76	23	25					標準	17KATF08SPN
	10 mm	19	76	23	25					標準	17KATF10SPN
	13 mm	19	76	23	25					標準	17KATF13SPN

陽接頭|插頭體|Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
寶塔式 Hose Barb	6 mm		58	12	25					標準	17SFTF06SXN
	8 mm		52	12	25					標準	17SFTF08SXN
	10 mm		52	12	25					標準	17SFTF10SXN

陽接頭|插頭體|Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	R 1/8	11	37		9					標準	17SFAK10SXN
	R 1/4	14	42		12					標準	17SFAK13SXN
內螺紋 Female Thread	G 1/8	14	33		7					標準	17SFIW10SXN
	G 1/4	17	36		9					標準	17SFIW13SXN
