Rectus利達時低壓系列接頭：黃銅|碳鋼|14KA系列快速接頭 RECTUS Series 14KA快速接頭
Parker Rectus 14 Series quick couplings
14系列快換接頭，符合ARO設計結構

該系列快換接頭，公稱直徑5.5mm，適用于氣壓和流體輸送應用，承壓最高可達35bar。該系列快換接頭符合ARO設計結構，在比荷盧國家，瑞士和南非最常見。可供材料：黃銅/碳鋼。派克14系列是一款結構堅固的黃銅快換接頭，有多種連接選擇。該系列的首選應用是壓縮空氣技術。該系列是黃銅閥芯，因此特別適合用于水的應用。該系列快換接頭使用單手操作，經過優化的陽接頭設計能夠提供更深的插入深度。

與14系列配合連接的陽接頭可在22系列下找到。

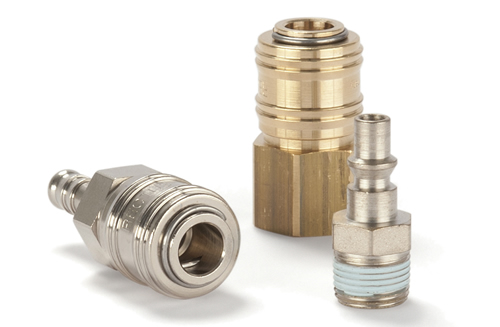

Parker Rectus 14 Series Robust brass coupling

市場：
- 機械制造
- 汽車

特點/優點：
- 單手操作，方便快捷的連接
- 陽接頭優化的結構設計，能夠提供更大的插入深度

性能特點

標稱直徑 (DN) 5,5
閥門 是，否
型號 單截止
長度 (MM) 35 高達 60
外六角 (MM) 12 高達 24
外徑 (MM) na, 12, 15, 25
密封材料 na, 丁腈橡膠
最低工作溫度(°C) -20
最高工作溫度 (C) 100
最大工作壓力 (BAR) 35
流速 (LPM) 560

應用：
-氣動工具
- 管路裝配
- 空氣壓縮機

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 14
- Datasheet Series 14 Single-Shut Off Version made of Brass/Steel

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：黃銅|碳鋼|14KA系列快速接頭 RECTUS Series 系列14KA快速接頭

單截止 Single Shut-Off

通徑 Nominal Diameter 5.5 = 25 mm2

RECTUS Series 系列 14KA

陰接頭 | 接頭體Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	G 1/4	22	43	25	9					標準	14KAAW13MPX
	G 1/4	22	43	25	9					銅鍍鎳	14KAAW13MPN
	G 3/8	22	43	25	9					標準	14KAAW17MPX
	G 3/8	22	43	25	9					銅鍍鎳	14KAAW17MPN
	G 1/2	22	46	25	12					標準	14KAAW21MPX
	G 1/2	22	46	25	12					銅鍍鎳	14KAAW21MPN
內螺紋 Female Thread	G 1/4	22	43	25	9					標準	14KAIW13MPX
	G 1/4	22	43	25	9					銅鍍鎳	14KAIW13MPN
	G 3/8	22	43	25	9					標準	14KAIW17MPX
	G 3/8	22	43	25	9					銅鍍鎳	14KAIW17MPN
	G 1/2	24	46	25	12					標準	14KAIW21MPX
	G 1/2	24	46	25	12					銅鍍鎳	14KAIW21MPN
寶塔接頭 Hose Barb	6 mm	21	60	25	25					標準	14KATF06MPX
	6 mm	21	60	25	25					銅鍍鎳	14KATF06MPN
	8 mm	21	60	25	25					標準	14KATF08MPX
	8 mm	21	60	25	25					銅鍍鎳	14KATF08MPN
	9 mm	21	60	25	25					標準	14KATF09MPX
	9 mm	21	60	25	25					銅鍍鎳	14KATF09MPN
	10 mm	21	60	25	25					標準	14KATF10MPX
	10 mm	21	60	25	25					銅鍍鎳	14KATF10MPN
	13 mm	21	60	25	25					標準	14KATF13MPX
	13 mm	21	60	25	25					銅鍍鎳	14KATF13MPN

陽接頭 | 插頭 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
寶塔接頭 Hose Barb	6 mm		49	12	25					標準	22SFTF06SXN
	6 mm		49	12	25					黃銅	22SFTF06MXX
	6 mm		49	12	25					銅鍍鎳	22SFTF06MXN
	8 mm		49	12	25					標準	22SFTF08SXN
	8 mm		49	12	25					黃銅	22SFTF08MXX
	8 mm		49	12	25					銅鍍鎳	22SFTF08MXN
	10 mm		49	12	25					標準	22SFTF10SXN
	10 mm		49	12	25					黃銅	22SFTF10MXX
	10 mm		49	12	25					銅鍍鎳	22SFTF10MXN
	13 mm		49	15	25					標準	22SFTF13SXN
	13 mm		49	15	25					黃銅	22SFTF13MXX
	13 mm		49	15	25					銅鍍鎳	22SFTF13MXN

陽接頭 | 插頭 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	R 1/4	14	41		12					標準	22SFAK13SXN
	G 1/4	14	41		12					黃銅	22SFAK13MXX
	G 1/4	14	41		12					銅鍍鎳	22SFAK13MXN
	R 3/8	17	41		12					標準	22SFAK17SXN
		14	41		12					黃銅	22SFAK17MXX
		17	41		12					銅鍍鎳	22SFAK17MXN
	R 1/2	22	46		17					標準	22SFAK21SXN
		22	46		17					黃銅	22SFAK21MXX
		22	46		17					銅鍍鎳	22SFAK21MXN
內螺紋 Female Thread	G 1/4	17	35		9					標準	22SFIW13SXN
	G 1/4	17	35		9					黃銅	22SFIW13MXX
	G 1/4	17	35		9					銅鍍鎳	22SFIW13MXN
	G 3/8	19	35		10					標準	22SFIW17SXN
	G 3/8	19	35		10					黃銅	22SFIW17MXX
	G 3/8	19	35		10					銅鍍鎳	22SFIW17MXN

更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-8428 2935 或者郵件至：sales@cnmec.biz
