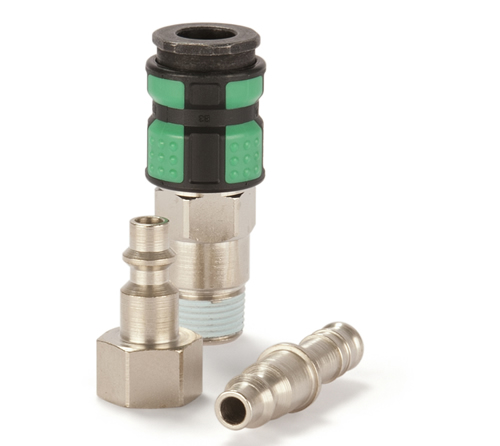

Rectus利達時低壓系列接頭：黃銅、碳鋼1423KA系列快速接頭 RECTUS Series 系列1423KA快速接頭
Rectus 1423系列優質快換接頭，符合ISO 6150 B 標準結構
Rectus Tema 1423 series premium industrial coupling
派克優質的快換接頭系統，公稱通徑為5.5mm，用于氣動及流體輸送應用，承壓可達35bar，快換接頭符合ISO 6150 B標準結構，目前可供材料為黃銅/碳鋼帶2件式塑料套筒。派克1423系列快換，是一款優質的 1/4英寸的工業快換，符合ISO 6150 B標準結構。該系列適用于大于平均空氣消耗量的壓縮空氣應用。Rectus1423系列使用單手操作系統。超高流量閥保證最佳流量和較低壓降。該系列快換接頭使用了非常堅固的，并且符合人體工程學結構，2件式的塑料套筒。Rectus Tema premium industrial coupling 1/4" according to ISO 6150 B. Suitable for compressed air applications with greater than average air consumption.Coupling system with single-hand operation. UltraFlo
valve for optimum flow and low pressure drop. Extremely robust and ergonomically shaped, 2-component plastic sleeve.
1423系列的適配陽接頭可以在系列23下找到。
Rectus Tema 1423 series premium industrial coupling
市場：
- 機械制造
- 汽車
特點/優點：
- 超高流量閥，實現最佳流量和低壓降 - 節能
- 單手操作，方便快捷的連接
- 非常堅固，符合人體工程學的形狀，2件式塑料套筒。
性能特點
標稱直徑 (DN) 5,5
閥門 是
型號 單截止
長度 (MM) 59 高達 80
外六角 (MM) 19, 22, 24
外徑 (MM) 26
材料 黃銅
密封材料 NBR
最低工作溫度(°C) -20
最高工作溫度 (C) 80
最大工作壓力 (BAR) 35
流速 (LPM) 940
應用：
- 氣動電動工具
- 裝配線
- 空氣壓縮機
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 1423
- Datasheet Series 1423 Single-Shut Off Version made of Brass/Steel
Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。
Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.
Rectus利達時低壓系列接頭：黃銅|碳鋼|1423KA系列快速接頭 RECTUS Series 系列1423KA快速接頭
 |
單截止
Single Shut-Off |
通徑 Nominal Diameter
5.5 = 25 mm2 |
|
RECTUS Series 系列
1423KA |
流量壓力損失表
Chart
 |
特征描述
Technical Description
English
profile industrial coupling with UltraFlo technology, giving high flow
performance. Specially suited to compressed air applications.
Brass/steel design developed for industry. Compact dimensions and single
handed operation make it suitable for numerous aplications. |
優點 Advantages
可單手操，High flow valve. Minimum coupling
forces.
替換產品
Interchangeability
INDUSTR. INTERCHANGE 1/4"
US-MIL-SPEC-C-4109
ISO 6150 B
RECTUS 23 + 24
RECTUS 1400
TEMA
1400
CEJN 310, HANSEN 3000
FASTER, GROMELLE 600
PARKER 20 1/4" +
30 1/4"
JWL 521 + JWL 531 |
工作壓力 Working Pressure
最大工作壓力 35 bar,
最大靜態壓力的安全系數為4:1。
工作溫度 Working Temperature*
-20°C up to +80°C
(NBR)
-20°C up to +80°C (EPDM)
-20°C up to +80°C
(FKM)
溫度取決于介質
*特殊工況溫度產品
當溫度低于-20°C或者高于+80°C時，需要使用特殊的密封圈，請聯系我們。 |
| 材料|材質 Material |
|
|
| 陽接頭 Coupling |
標準Standard |
本體Back Body
閥體Valve
Body
滑套Sleeve
閥Valve
彈簧Spring
鎖定環Locking Ring
and
鎖定球體Locking Balls
密封圈Seals |
銅鍍鎳 Brass, Nickel Plated
鋼， QPQ處理 Steel, QPQ
treated
PA6 + TPE
黃銅 Brass
AISI 301
AISI 420
NBR |
| 陰接頭 Plug |
|
|
| 本體 Plug |
淬火鋼 表面鍍鎳 Steel Hardened, Nickel Plated |
| 相關文檔 Documents |
|
|
安全須知
Safety Instructions |
安裝及維護說明
Installation & Maintenance |
操作說明
Operating
instructions |
陰接頭 | 接頭體Couplings |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
外螺紋 Male Thread
|
R 1/4 |
19 |
65 |
26 |
12 |
|
|
|
|
Standard |
1423KAAK13SPN |
| R 3/8 |
19 |
65 |
26 |
12 |
|
|
|
|
Standard |
1423KAAK17SPN |
| R 1/2 |
22 |
59,5 |
26 |
17 |
|
|
|
|
Standard |
1423KAAK21SPN |
| |
|
|
|
|
|
|
|
|
|
|
內螺紋 Female Thread
|
G 1/4 |
19 |
59 |
26 |
9 |
|
|
|
|
Standard |
1423KAIW13SPN |
| G 3/8 |
19 |
59 |
26 |
9 |
|
|
|
|
Standard |
1423KAIW17SPN |
| G 1/2 |
24 |
62 |
26 |
12 |
|
|
|
|
Standard |
1423KAIW21SPN |
| |
|
|
|
|
|
|
|
|
|
|
寶塔接頭 Hose Barb
|
6 mm |
19 |
80 |
26 |
25 |
|
|
|
|
Standard |
1423KATF06SPN |
| 8 mm |
19 |
80 |
26 |
25 |
|
|
|
|
Standard |
1423KATF08SPN |
| 9 mm |
19 |
80 |
26 |
25 |
|
|
|
|
Standard |
1423KATF09SPN |
| 10 mm |
19 |
80 |
26 |
25 |
|
|
|
|
Standard |
1423KATF10SPN |
| 13 mm |
19 |
80 |
26 |
25 |
|
|
|
|
Standard |
1423KATF13SPN |
陽接頭 | 插頭體 Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
寶塔接頭 Hose Barb
|
4 mm |
|
51 |
14 |
25 |
|
|
|
|
Nickel Plated |
23SFTF04MXN |
| 6 mm |
|
51 |
14 |
25 |
|
|
|
|
Standard |
23SFTF06SXN |
| 6 mm |
|
51 |
14 |
25 |
|
|
|
|
Brass |
23SFTF06MXX |
| 8 mm |
|
51 |
14 |
25 |
|
|
|
|
Standard |
23SFTF08SXN |
| 8 mm |
|
51 |
14 |
25 |
|
|
|
|
Brass |
23SFTF08MXX |
| 9 mm |
|
51 |
14 |
25 |
|
|
|
|
Standard |
23SFTF09SXN |
| 9 mm |
|
51 |
14 |
25 |
|
|
|
|
Brass |
23SFTF09MXX |
| 10 mm |
|
51 |
14 |
25 |
|
|
|
|
Standard |
23SFTF10SXN |
| 10 mm |
|
51 |
14 |
25 |
|
|
|
|
Brass |
23SFTF10MXX |
| 13 mm |
|
51 |
14 |
25 |
|
|
|
|
Standard |
23SFTF13SXN |
陽接頭 | 插頭體 Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
Flex Joint, Male Thread
|
R 1/4 |
17 |
68 |
|
11 |
|
|
|
|
Standard |
23FAAK13SPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
外螺紋 Male Thread
|
R 1/8 |
13 |
39 |
|
9 |
|
|
|
|
Standard |
23SFAK10SXN |
| R 1/4 |
14 |
42 |
|
12 |
|
|
|
|
Standard |
23SFAK13SXN |
| G 1/4 |
14 |
42 |
|
12 |
|
|
|
|
Brass |
23SFAW13MXX |
| R 3/8 |
17 |
42 |
|
12 |
|
|
|
|
Standard |
23SFAK17SXN |
| G 3/8 |
17 |
42 |
|
12 |
|
|
|
|
Brass |
23SFAW17MXX |
| R 1/2 |
22 |
48 |
|
17 |
|
|
|
|
Standard |
23SFAK21SXN |
內螺紋 Female Thread
|
G 1/8 |
14 |
36 |
|
9 |
|
|
|
|
Standard |
23SFIW10SXN |
| G 1/4 |
17 |
36 |
|
9 |
|
|
|
|
Standard |
23SFIW13SXN |
| G 1/4 |
17 |
36 |
|
9 |
|
|
|
|
Brass |
23SFIW13MXX |
| G 3/8 |
19 |
36 |
|
9 |
|
|
|
|
Standard |
23SFIW17SXN |
| G 3/8 |
19 |
36 |
|
9 |
|
|
|
|
Brass |
23SFIW17MXX |
| G 1/2 |
24 |
39 |
|
12 |
|
|
|
|
Standard |
23SFIW21SXN |
更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-8428 2935 或者郵件至：sales@cnmec.biz
|
