Rectus利達時低壓系列接頭：黃銅、碳鋼1400KA系列快速接頭 RECTUS Series 系列1400KA快速接頭

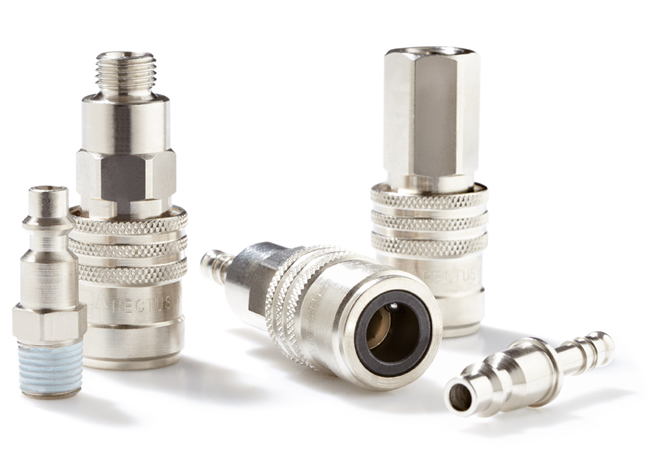

RECTUS 1400系列 - 自排氣型快換接頭

Parker派克的超級優質的安全型快換接頭1400系列帶自排氣功能，符合 ISO 6150 B 標準的結構要求，是一款安全可靠的接頭。其自排氣功能一般在快換斷開時起作用，可避免斷開瞬間受壓軟管危險甩動的風險。當?shù)谝淮瓮�回拉母頭套筒時，快換公頭松脫，但是整個接頭依然保持鎖緊狀態；母頭閥芯閉合，同時空氣從受壓管路釋放出來。此時，再次往回拉母頭套筒，快換才會安全地?cái)嚅_連接。該系統符合ISO 4414，一個對工作現場安全要求極高的標準。超高流量閥芯設計優化了流量并且保證了最小的壓降。

可在2 3系列里面找到與帶自排放功能的1400 系列陰接頭對應的陽接頭。

超級優質的自排氣型快換接頭，公稱通徑為5.5 mm，可用于最高壓力為12 bar的氣動應用。
該快換接頭符合ISO 6150 B 標準結構，可提供黃銅/碳鋼材料。

市場：
- 加工機械
- 汽車工業

特征/優勢：
- 安全型快換，帶自排放裝置，符合ISO 6150 B標準結構
- 由于自排放功能，不會發生斷開瞬間受壓軟管危險甩動的情況
- 超高流量閥芯設計優化了流量，并且降低了壓降，從而達到節能效果
- 由于閥芯及本體硬化處理，因此結構緊湊小巧
- 低連接力

應用：
- 氣動工具
- 氣動空氣管路系統
- 裝配管路

性能特點

標稱直徑 (DN) 5,5
閥門 是, 否
型號 自排氣
長度 (MM) 36 到 82,5
外六角 (MM) 13 到 24
外徑 (MM) na, 25, 26
材料 碳鋼
密封材料 na, 丁腈橡膠
最低工作溫度(°C) -20
最高工作溫度 (C) 100
最大工作壓力 (BAR) 12

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 1400
- Datasheet Series 1400 Single-Shut Off Version made of Brass/Steel

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：黃銅|碳鋼|1400KA系列快速接頭 RECTUS Series 系列1400KA快速接頭

單截止 Single Shut-Off

通徑 Nominal Diameter 5.5 = 25 mm2

RECTUS Series 系列 1400KA

流量壓力損失表 Chart	特征描述 Technical Description English profile industrial coupling with UltraFlo technology, giving high flow performance. Specially suited to compressed air applications. Brass/steel design developed for industry. Compact dimensions and single handed operation make it suitable for numerous aplications.	優點 Advantages 可單手操， High flow valve. Minimum coupling forces. 替換產品 Interchangeability INDUSTR. INTERCHANGE 1/4" US-MIL-SPEC-C-4109 ISO 6150 B RECTUS 23 + 24 RECTUS 1423 TEMA 1400 CEJN 310, HANSEN 3000 FASTER, GROMELLE 600 PARKER 20 1/4" + 30 1/4" JWL 521 + JWL 531	工作壓力 Working Pressure 最大工作壓力 35 bar, 最大靜態壓力的安全系數為4:1。 工作溫度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 溫度取決于介質 *特殊工況溫度產品 當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。
	材料|材質 Material
	陽接頭 Coupling	標準Standard
	本體Back Body 閥體Valve Body 滑套Sleeve 閥Valve 彈簧Spring 鎖定環Locking Ring 鎖定球體Locking Balls 密封圈Seals	銅鍍鎳 Brass, Nickel Plated 鋼 QPQ處理 Steel, QPQ treated 銅鍍鎳 Brass, Nickel Plated 黃銅 Brass AISI 301 AISI 420 NBR
	陰接頭 Plug
	本體 Plug	淬火鋼 表面鍍鎳 Steel Hardened, Nickel Plated
	相關文檔 Documents
	安全須知 Safety Instructions	安裝及維護說明 Installation & Maintenance	操作說明 Operating instructions

陰接頭 | 接頭體Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	R 1/4	19	65	23	12					標準	1400KAAK13SPN
	R 3/8	19	65	23	12					標準	1400KAAK17SPN
	R 1/2	22	59,5	23	17					標準	1400KAAK21SPN
內螺紋 Female Thread	G 1/4	19	59	23	9					標準	1400KAIW13SPN
	G 3/8	19	59	23	9					標準	1400KAIW17SPN
	G 1/2	24	62	23	12					標準	1400KAIW21SPN
寶塔接頭 Hose Barb	6 mm	19	80	23	25					標準	1400KATF06SPN
	8 mm	19	80	23	25					標準	1400KATF08SPN
	10 mm	19	80	23	25					標準	1400KATF10SPN
	13 mm	19	80	23	25					標準	1400KATF13SPN

陽接頭 | 插頭體 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
寶塔接頭 Hose Barb	4 mm		51	14	25					鍍鎳	23SFTF04MXN
	6 mm		51	14	25					標準	23SFTF06SXN
	6 mm		51	14	25					黃銅	23SFTF06MXX
	8 mm		51	14	25					標準	23SFTF08SXN
	8 mm		51	14	25					黃銅	23SFTF08MXX
	9 mm		51	14	25					標準	23SFTF09SXN
	9 mm		51	14	25					黃銅	23SFTF09MXX
	10 mm		51	14	25					標準	23SFTF10SXN
	10 mm		51	14	25					黃銅	23SFTF10MXX
	13 mm		51	14	25					標準	23SFTF13SXN

陽接頭 | 插頭體 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
Flex Joint, Male Thread	R 1/4	17	68		11					標準	23FAAK13SPN
外螺紋 Male Thread	R 1/8	13	39		9					標準	23SFAK10SXN
	R 1/4	14	42		12					標準	23SFAK13SXN
	G 1/4	14	42		12					黃銅	23SFAW13MXX
	R 3/8	17	42		12					標準	23SFAK17SXN
	G 3/8	17	42		12					黃銅	23SFAW17MXX
	R 1/2	22	48		17					標準	23SFAK21SXN
內螺紋 Female Thread	G 1/8	14	36		9					標準	23SFIW10SXN
	G 1/4	17	36		9					標準	23SFIW13SXN
	G 1/4	17	36		9					黃銅	23SFIW13MXX
	G 3/8	19	36		9					標準	23SFIW17SXN
	G 3/8	19	36		9					黃銅	23SFIW17MXX
	G 1/2	24	39		12					標準	23SFIW21SXN

更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-8428 2935 或者郵件至：sales@cnmec.biz
