96国产精品自拍视频,亚洲激情综给,日韩亚洲AV无码一区二区不卡

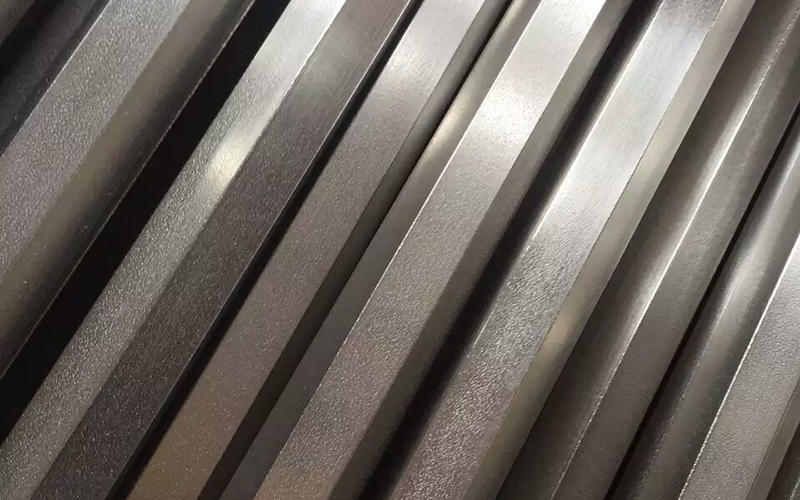

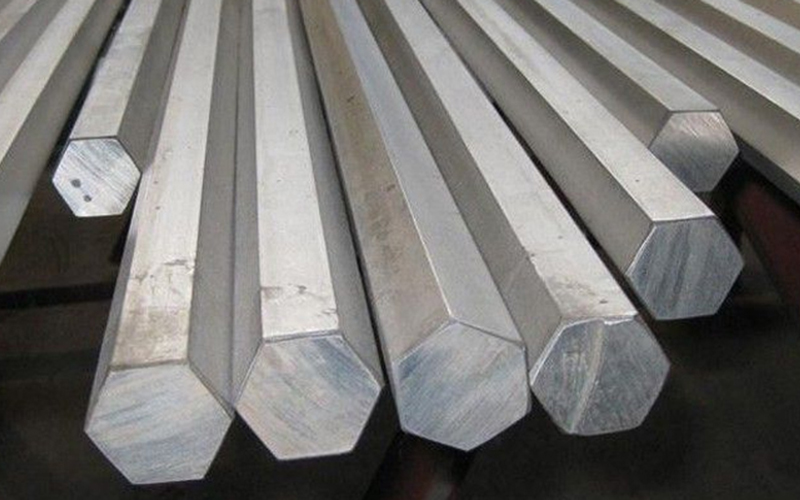

316L不銹鋼六角棒

316L不銹鋼圓鋼是含鉬不銹鋼種,由于鋼中含鉬，該鋼種總的性能優于310和304不銹鋼，高溫條件下，當硫酸的濃度低于15%或高于85%時，具有廣泛的用途。316L不銹鋼圓鋼還具有良好的耐氯化物侵蝕的性能，所以通常用于海洋環境。

規格： S12～S55

表面：光亮

交貨狀態：固溶

價格：

316L不銹鋼

產品特點
316L不銹鋼是繼304之后，第二個得到廣泛應用的鋼種，主要用于食品工業和外科手術器材，因添加Mo，故其耐蝕性、耐大氣腐蝕性和高溫強度特別好，可在苛酷的條件下使用；加工硬化性優（無磁性）。
化學成分
C≤0.03
Si≤1.00
Mn≤2.00
P≤0.035
S≤0.03
Ni:10.0-14.0
Cr:16.0-18.0
Mo:2.0-3.0
力學性能
牌號
熱處理
屈服強度σ0.2/Mpa
抗拉強度σb/Mpa
伸長率δ5/%
HBS
HRB
HV
316L
1010~1120快冷
≥205
≥520
≥40
≤187
≤90
≤200
用途和性能
316L不銹鋼圓鋼是含鉬不銹鋼種,由于鋼中含鉬，該鋼種總的性能優于310和304不銹鋼，高溫條件下，當硫酸的濃度低于15%或高于85%時，具有廣泛的用途。316L不銹鋼圓鋼還具有良好的耐氯化物侵蝕的性能，所以通常用于海洋環境。
316L不銹鋼圓鋼的大碳含量0.03,可用于焊接后不能進行退火和需要大耐腐蝕性的用途中耐腐蝕性能優于304不銹鋼，在漿和造紙的生產過程中具有良好的耐腐蝕的性能。而且316l不銹鋼圓鋼還耐海洋和侵蝕性工業大氣的侵蝕。
在1600度以下的間斷使用和在700度以下的連續使用中，316l不銹鋼圓鋼具有好的耐氧化性能。在800-1575度的范圍內，好不要連續作用。但在該溫度范圍以外連續使用316L不銹鋼時，該不銹鋼具有良好的耐熱性。316l不銹鋼圓鋼的耐碳化物析出的性能比316不銹鋼更好，可用上述溫度范圍。
熱處理
在1010-1150度的溫度范圍內進行固溶退火，然后迅速冷卻。316L不銹鋼不能過熱處理進行硬化。
焊接
316L不銹鋼圓鋼具有良好的焊接性能。可采用所有標準的焊接方法進行焊接。焊接時可根據用途，分別采用316Cb、316L或309Cb不銹鋼填料棒或焊條進行焊接。為獲得佳的耐腐蝕性能，316l不銹鋼圓鋼的焊接斷面需要進行焊后退火處理。如果使用316l不銹鋼圓鋼，不需要進行焊后退火處理。

標簽: 316L 022Cr17Ni12Mo2

316L不銹鋼六角棒

快捷導航

產品展示

反饋信息
