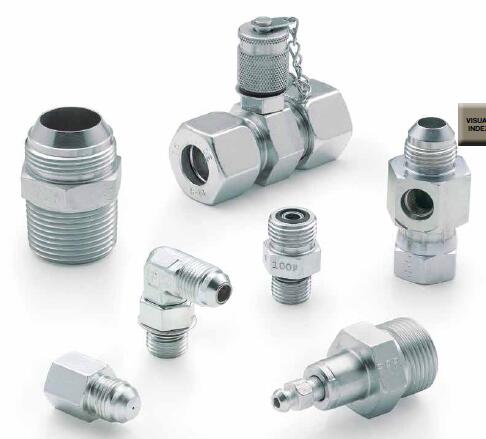

Parker在線診斷連接及過渡接頭
Parker Diagnostic, Orifice, Bleed Adapters and Specialty Fittings

派克診斷產品無需移除油口接頭，可以直接與軟管總成或者硬管回路進行連接，同時可以直接安裝電子傳感器或者機械式壓力表以及溫度傳感器。派克的在線診斷三通接頭的設計使用了最常用的兩種接口形式：O形圈端面密封（ORFS），Seal-Lok，以及JIC 37°擴口，Triple-Lok?。該系列的產品主要用于連接派克快換接頭事業部的電子傳感器產品，以及其他的機械壓力表和溫度傳感器等設備。連接非常便捷，無需移除油口過渡接頭，可以直接與軟管總成或者硬管回路進行連接。

Parker在線診斷連接及過渡接頭
Parker Diagnostic, Orifice, Bleed Adapters and Specialty Fittings

市場：
- 建筑機械
- 工程機械
- 農機設備
- 物料搬運
- 機械工具
- 油&氣
- MRO

特征/優勢：

- ORFS及37°擴口帶旋轉螺母的連接形式，可以調整所需的安裝位置，無需移除油口接頭。
- 加大并加長本體六角尺寸，確保診斷油口能夠提供全螺紋連接以及保證滿足壓力要求。
- 三通診斷接頭產品包括：測試點接頭（EMA3以及PD系列），轉換接頭，以及壓力表接頭
- 供貨范圍：材料，碳鋼；尺寸：?”至1 ?”，或者 6mm至38mm，工作壓力可達10,000psi

性能特點

連接類型 在線三通壓力表油口接頭，BSPP壓力表過渡接頭，三通連接接頭帶M16測試點螺紋，EO帶旋轉螺母的診斷接頭
最大靜態壓力 (PSI) 1400 至 10100
最大動態壓力 (PSI) 1400 至 9100

應用：

- 壓力及溫度在線監測
- 在線油品取樣
- 現場測量，無需移除油口過渡接頭
