沒想到這些閥組連接方案，竟如此優秀！


在差壓流量計的應用中，人們經常使用NPT錐管螺紋接頭連接引壓管和閥組，但整個安裝過程讓他們操碎了心：扭矩大小要恰到好處，否則容易造成泄漏路徑；管件擰緊力度不夠，可能因加工公差導致螺紋泄漏；密封膠的涂抹量亦不讓人省心，即便轉而使用替代方案——生膠帶，也可能導致扭矩過大、系統污染等問題……

那么，有沒有更為先進的管路連接技術，無需錐管螺紋、生膠帶和螺紋密封膠就能實現更加便捷、可靠的連接？在此，我們向大家推薦派克漢尼汾旗下PTFree connect 和反向A-LOK 兩種閥組連接方案，讓您輕松實現可靠連接！

PTFree connect

PTFree連接系統可將引壓管直接連接到閥組，適用于派克漢尼汾生產的各種類型閥組產品，有多個型號可選，適用于6到12mm的公制管路尺寸以及1/4至1/2英寸的英制管路尺寸。

配備PTFree連接系統的閥組與標準閥組完全相同，只不過其入口/出口和排放/測試端口可在出廠時安裝外螺紋接頭，并配有預裝配螺母和卡套。將外螺紋接頭的（平行）螺紋擰入閥組，利用與閥頭相同材質的不銹鋼密封墊圈來實現高壓防漏和緊密連接。外螺紋接頭通過凸輪或銷釘牢固鎖定。利用該原理，我們實現了上百萬次連接。可以說，該系統經充分檢驗、值得信賴。

PTFree connect閥組安裝便捷，能夠連接直管、彎管和三通等多種管件，那些成角度的部件可自由旋轉、牢固定位。如果安裝過程中出現問題，犧牲的是外螺紋接頭而非閥組。與其他補救措施相比，此方案的成本比較低。

反向 A-LOK 接頭

派克漢尼汾推出的反向 A-LOK 接頭可將引壓管線直接連接到閥組上。與 PTFree connect一樣，這些管件無需錐管螺紋、生膠帶或螺紋密封膠，也無需使用接頭——鋼管直接安裝在閥組上。無螺紋連接讓系統穩定，無泄漏，易于安裝。

管道在安裝過程中不會發生扭曲，這是反向A-LOK 接頭的主要優勢。所有安裝和拆卸動作沿軸向傳送到管道，由于管道沒有徑向運動，因此不會產生應力，這意味著機械可靠性不受損害。這些管件適用于薄壁和厚壁管道，可與多種管材配套使用，能夠重復拆卸和安裝。但安裝時仍需小心謹慎， 一旦內部錐面受損，就需更換閥體。由于閥體為交叉孔鉆，該技術并不適用所有類型的閥組。

了解詳情，請下載白皮書：
整體式端接解決小口徑裝置泄露的方案

更多產品信息及樣本下載，
如有任何疑問，請聯系：sales@cnmec.biz。

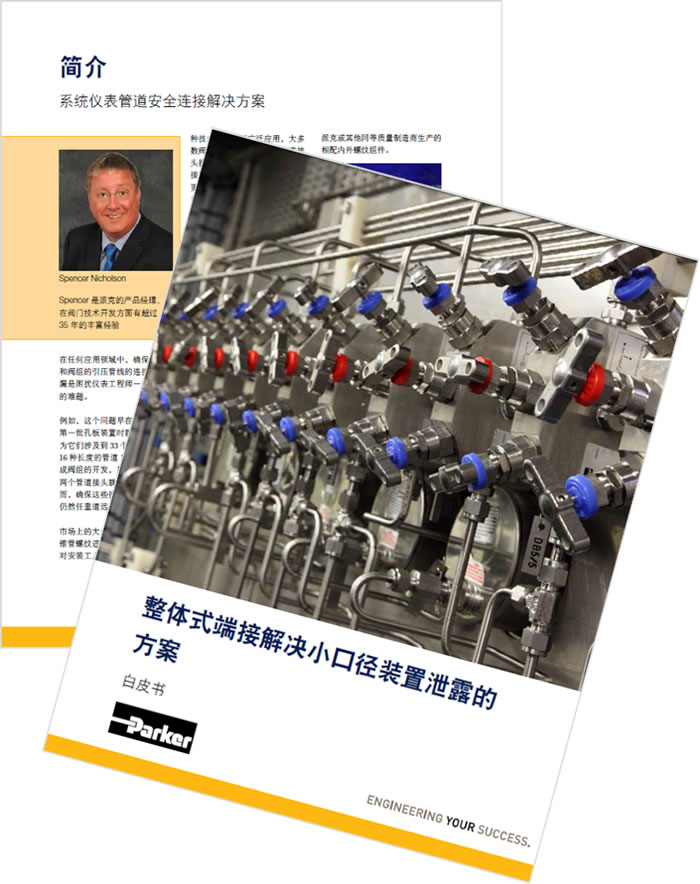

系統儀表管道安全連接解決方案簡介
