Parker 787TC恒壓軟管

Parker 787TC耐磨外膠層
ISO 18752-DC / SAE J1754, J1942 / USCG HF / DNV / ABS

與普通的纏繞管相比，派克的Compact SpiralTM 緊湊型纏繞管787TC在布管、安裝、產品尺寸、重量和降低庫存等很多方面都顯現出巨大的優勢。該產品是自25年前派克No-SkiveTM不剝膠技術問世以來，液壓軟管產品重大的進步。

- 彎曲半徑是SAE標準纏繞管的一半
- 彎曲力降低三分之一
- 外徑比SAE標準纏繞管小將近30%

- 通過曲撓脈沖測試
- 35MPa 恒壓管
- 重量比SAE標準纏繞管輕

適用介質：石油基液壓油，水乙二醇，潤滑油，柴油，空氣和水。用于1.7MPa以上的空氣時，軟管需針刺。
內膠層：專利的合成橡膠
增強層：四層鋼絲纏繞
外膠層：合成橡膠，帶MSHA
認證
溫度范圍：-40oC 至 +125oC
除： 空氣： 高+70oC
水： 高+85oC
適用接頭：77系列，A-98頁

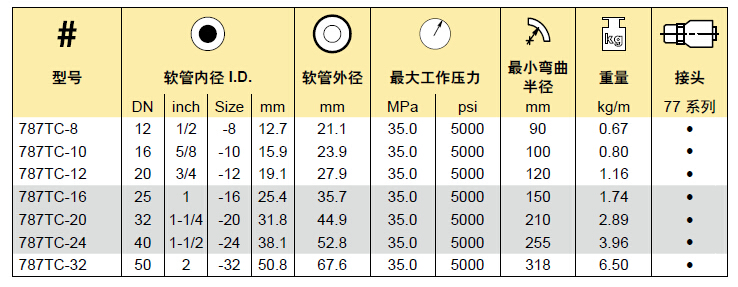

型號軟管內徑 I.D. 軟管外徑大工作壓力
小彎曲 半徑 重量 接頭
DN inch Size mm mm MPa psi mm kg/m 77 系列
787TC-8 12 1/2 -8 12.7 21.1 35.0 5000 90 0.67
787TC-10 16 5/8 -10 15.9 23.9 35.0 5000 100 0.80
787TC-12 20 3/4 -12 19.1 27.9 35.0 5000 120 1.16
787TC-16 25 1 -16 25.4 35.7 35.0 5000 150 1.74
787TC-20 32 1-1/4 -20 31.8 44.9 35.0 5000 210 2.89
787TC-24 40 1-1/2 -24 38.1 52.8 35.0 5000 255 3.96
787TC-32 50 2 -32 50.8 67.6 35.0 5000 318 6.50
