隔膜密封：淺談法蘭標準

流體介質或許具有腐蝕性，或存在顆粒物，粘稠，通常使用隔膜密封將測量元件和介質隔離開。隔膜密封不僅承受工藝條件，也在很大程度上左右了測量的精確性和可靠性，是一大類具有較高技術含量的產品。我們將陸續推出一些關于隔膜密封產品的小文章，歡迎讀者提出意見，共同進步。

這一期我們請雅斯科的工程師來簡單介紹法蘭隔膜所涉及的相關法蘭標準。

隔膜密封：淺談法蘭標準

雅斯科擁有品種豐富的隔膜系列產品，能滿足各種條件下的壓力測量。選擇一款合適的隔膜，通常需要考慮以下幾個方面：

測量的壓力范圍與溫度范圍
接液材質
儀表連接接口
過程連接接口
是否需要清洗

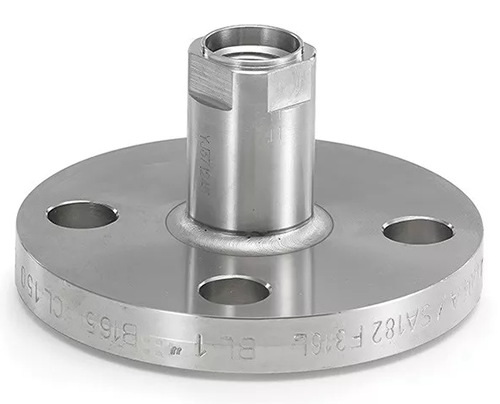

過程連接采用法蘭的隔膜，稱為法蘭隔膜。因為法蘭標準眾多，且不同標準的表達方式近似，所以無論對供方還是使用方，經常會遇到一些標準和規格上的困擾。

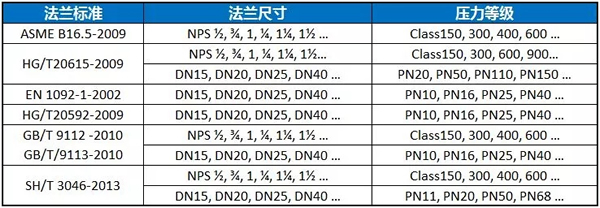

目前常見的法蘭標準有以下幾種：

仔細看上表，不難發現各標準都規定了法蘭規格的正確書寫方式，相似但不完全相同。

ASME B16.5-2009
只有NPS/Class表達方式

EN 1092-2002
只有DN/PN表達方式

HG/T 20615-2009
有NPS/Class和DN/PN兩種表達方式，該標準中給出了Class與PN的對應關系，所以一種規格的法蘭用兩種表達方式均可。用NPS/Class表達方式的法蘭與 ASME B16.5 -2009 標準中相同規格的法蘭尺寸基本相同，但是要注意螺栓換成了公制的，而ASME標準中是美制螺栓。

HG/T 20592-2009
只有DN/PN表達方式，與EN1092 -2002標準相同規格的法蘭尺寸基本相同。

GB/T 9112/9113-2010
NPS/Class和DN/PN兩種表達方式都有。其中，DN/PN與EN1092 -2002和HB/T20592-2009標準中相同規格法蘭尺寸基本相同； NPS/Class與ASME B16.5標準中相同規格法蘭尺寸基本相同，但螺栓是公制的。

SH/T 3046-2013
也有NPS/Class和DN/PN兩種表達方式（NPS/Class與ASMEB16.5 -2009標準相同規格的法蘭尺寸基本相同），但螺栓是公制的。

需要注意的是，一般情況下，NPS 與 DN 是有對應關系的，如下表。但是對于 Class 與 PN，除了 HG/T20615-2009 和 SH/T3046 -2013 標準中明確給出了對應關系，其余標準中均未給出一一對應關系，所以不可混用。法蘭規格的正確描述方法是按照標準規定的方式書寫，并帶上參照的標準。

關于法蘭標準，以及關于隔膜密封產品應用的更多問題，歡迎垂詢信德邁公司銷售及技術部門的相關人員。
