Ashcroft 2198 MicroTube? 散熱管用以保護壓力儀表不受過程高溫的影響，能夠承受5000 psi(34.5 MPa) 的壓力

ASHCROFT美國雅斯科儀器儀表

Ashcroft? 2198MicroTube?散熱管用以保護壓力儀表不受過程高溫的影響，能夠承受5000 psi(34.5 MPa) 的壓力。在合適的壓力條件下，過程溫度可達800°F (427°C) ，經過2198散熱管，可將該介質溫度降低到100°F (37°C) 左右。316L不銹鋼材質和多種過程連接滿足不同安裝需求。 2198散熱管獨特的小容腔結構有助于增強散熱效果，并可用于壓力儀表和隔膜密封之間。

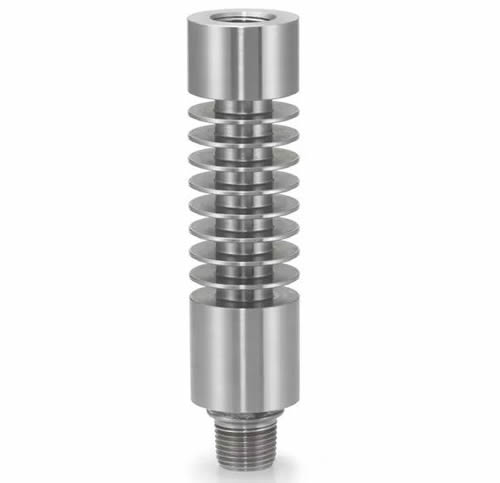

2198 MicroTube? 散熱管全新產品

基本規格

過程連接尺寸：1/2 NPT，G1/2及其他
材質：316L不銹鋼
允許工作壓力：5,000 psi (34.5 MPa)
過程溫度：800°F（427°C）

散熱效果曲線

應用實例

太陽能發電系統需要用到SYLTHERM?，這是一種壓力開關和隔膜密封的組件。但是，293°C 的過程溫度遠高于開關的溫度極限，而且流體的熱膨脹會導致開關提前動作。

經過仔細檢查發現隔膜密封的膜片鼓脹，表明填充液體已受熱膨脹。此時雖然實際壓力僅300psi，低于開關的設定點壓力320psi，然而由于填充液的膨脹，導致開關提前動作，引起不必要的停機。

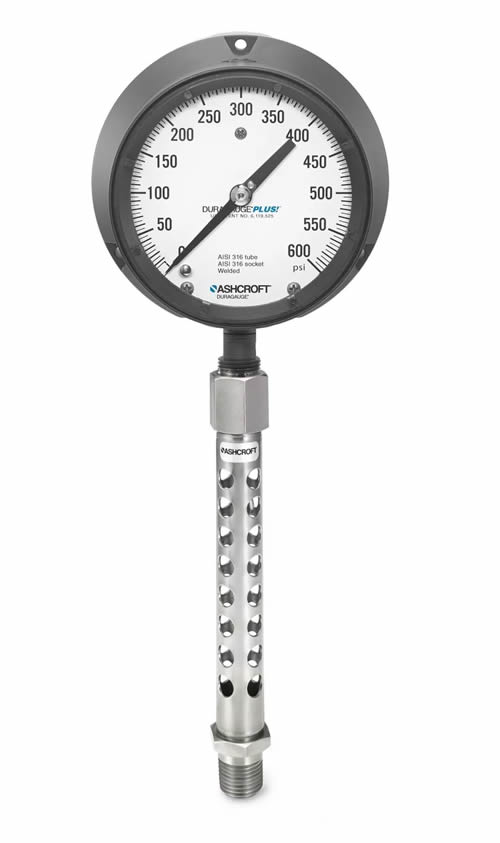

我們的解決方案是在隔膜密封和壓力開關之間安裝2198散熱管，以確保儀表在293°C的設計溫度下安全運行。

點擊底部閱讀原文可獲取 2198 MicroTube? 散熱管產品樣本。

同類產品 1098 散熱管

1198 散熱塔
