Murphy摩菲數字化CAN總線儀表在壓路機上的應用

Murphy在2007年3月公布了PV100-A的升級版：PV101。PV101除了涵蓋PV100-A的所有功能外，還增加了一些新功能并作了以下改進：

1． 改進了LCD背光燈的亮度和LED顯示的可見度；
2． 使用了新的觸摸傳感技術，改進了觸摸鍵的響應速度；
3． 使用了速度更快更可靠的處理器；
4． 增強了殼體的強度；
5． 增加了燃油位顯示功能和意大利語言的選擇；
6． 工作電壓的范圍由原8 – 32V 改為 6.5 – 32 V

其他參數和外形尺寸均與PV100-A一樣。兩種產品均可以互換！

一、概述

　　歐洲、美國從2001年開始已經陸續實施非公路用車第2階段排放法規，為滿足此排放法規，10升以上發動機必須使用電控和空-空中冷技術才能滿足要求。從2005年開始，歐洲和美國將實施非公路用車第3階段排放法規，所有發動機只有采用電控和空-空中冷技術才能滿足要求。

　　發動機中的電控技術是指，利用電子控制單元(ECU)對發動機的調速功能、燃油系統、數據采集、故障診斷等進行統一的智能化管理。其中，數據的傳輸則采用控制器局域網和國際公認標準協議J1939來搭建網絡。如何充分的發揮發動機的電子控制技術呢。首要的一點就是通過CAN總線技術，對電控發動機進行時時檢測和控制。

　　2005年，我公司壓路機開始配置電控發動機，第一臺壓路機XD121配置的是QSB3.9康明斯發動機。今年，數字化總線儀表開始首次應用，并顯示出很強的優勢。

二、MURPHY儀表介紹

　　PowerView是美國MURPHY公司生產的一種功能強大的數字化總線顯示儀表。它能夠?yàn)樵O(shè)備操作員顯示發動機的諸多不同參數以及服務代碼。也就是說，PowerView就象是觀察電控發動機運行情況的一扇窗戶。

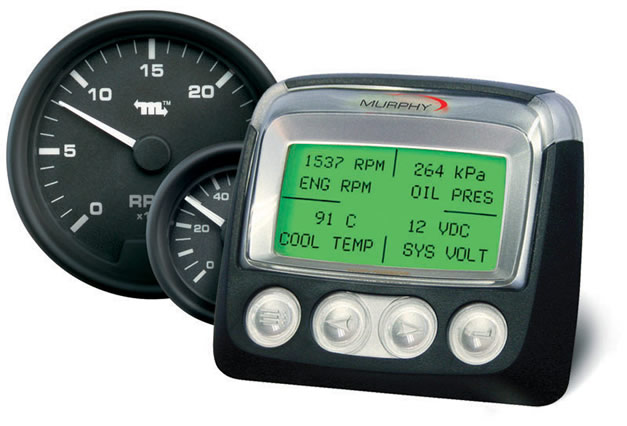

　　★PowerView外型

　　★PowerView界面

　　接通電源后，如發動機具有預啟動程序，此時，PowerView將顯示“WAITTOSTART”。當屏幕不再顯示該信息的時候，操作員方可啟動發動機。一旦發動機啟動，屏幕上將顯示發動機參數。如圖3所示。根據參數設置不同，可以有單頁面顯示和分頁面顯示。單頁面是只能顯示預制的一個發動機參數，但可以通過方向鍵進行其他參數的選擇顯示。分頁面則可以同時顯示預制的四個發動機參數。

　　在發動機參數頁面，按下“菜單鍵”進入主菜單，如圖4所示，屏幕上顯示出七個選項，通過“方向鍵”來進行滾動選擇，按“右鍵”向下持續滾動光標，將會顯示其余的幾個選項。

三、在壓路機上應用

　　數字化CAN總線儀表在我公司壓路機上已經得到了初步的應用，目前主要應用于全液壓振動壓路機上，已經應用的產品有XS191D、XS122D、YZC12G、XD121等，CAN總線儀表在這些產品上配置后，顯示出了很多的優點，一是可以省去機油壓力表、水溫表、轉速表、小時計等一些發動機顯示儀表，可以省去故障診斷、機油壓力報警、水溫報警等一些指示燈，使儀表臺的布置非常的簡單、明了和美觀。如圖4為XS191D儀表板布置圖。二是可以顯示燃油燃燒效率、燃油油耗、發動機時時負載和歷史故障等一些以前看不到的重要的參數，可以對發動機有更深入的了解，對發動機的維護保養起到重要的作用。三是工作原理簡單，接線方便。如圖5。

　　★XS191D儀表臺省去了轉速表、機油壓力表、水溫表和各種報警燈以后的XS191D儀表臺顯得很簡單和美觀。

　　★工作原理Murphy公司總線儀表在壓路機上應用時，接線很簡單，首先接通一個12VDC或24VDC電源，然后通過CAN線和發動機控制器相連，這樣就能進行數據傳輸了。另外，PowerView還可以配帶1.16塊指針式儀表，把重要的司機常看的數據直接反映出來。在連接線路的時候需注意以下幾點：

　　1.在靠近PowerView端的CAN高和CAN低之間應接一個120歐姆的電阻。

　　2.使用的電纜應符合SAEJ1939的控制要求。

　　3.在連接PVA儀表的時候，應使用RS485屏蔽線。

　　4.如果不使用背光調節器，應將背光線接地，不能空接。

　　四、結束語

　　數字化CAN總線儀表在壓路機上應用后，取得了良好的效果。我公司壓路機在先進技術的應用，提高了整機的技術水平。

轉速表TACHOMETER PVM35-T-3000-AB
車速表 PVM35-S-85-AB
水溫表COOLANT TEMP PVM20-B-250-AB
機油壓力表ENG OIL PRESS PVM20-A-100-AB
電壓表VOLTS,24VDC PVM20-C-24-AB
燃油油量表 PVM20-J-100-AB
小時計 TM4593
PVCAN20 Series Models: 2 inch size gages:
?PVCAN20-A -Engine Oil Pressure PVCAN20-J -Percent Fuel Level
PVCAN20-B -Coolant Temperature PVCAN20-K -Boost Pressure
PVCAN20-C -Voltmeter PVCAN20-L -Exhaust Gas Temperature
PVCAN20-D -Percent Load at Current RPM PVCAN20-M - Intake Manifold Temperature
PVCAN20-E -Transmission Oil Pressure PVCAN20-N - Auxiliary Temperature
PVCAN20-F -Transmission Oil Temperature PVCAN20-P - Auxiliary Pressure
PVCAN20-G -Engine Oil Temperature PVCAN20-T - Tachometer
PVCAN20-H -Hydraulic Oil Temperature

PVCAN35 Series Models: 3.5 inch size gages
PVCAN35-T - Tachometer
PVCAN35-S - Speedometer
機油壓力表 A20PG-100
機油壓力表 A25P-75
液晶故障顯示器 MARK IV(12/24)/ Mark III-12/24
轉速表 MURPHY SHD30
數字溫度表 MDTM89-C--J /MDTM89-C-A-J
數字溫度表 MDTM89-C-A-J
PowerView顯示器 PV101-A
CAN總線及電源線束 PVW-PW-120
PVA連接線束 PVW-J
PVA終端電阻 PVJR
轉速表 PVA35-T-3000-AB
發動機油壓表 PVA20-A-150-AB
冷卻液溫度表 PVA20-B-250-AB
