KCGL 系列- 尺寸達 9/16” (14.29 mm)，壓力達 60000 psi (4137 bar)

適用于管道系統中的極端振動和/或沖擊條件，例如定位閥門或安裝在壓縮機、高壓滅菌器附近的無支撐管線上防振夾頭壓蓋組件提供錐形螺紋連接。夾頭壓蓋組件可與標準高壓滅菌器高壓連接完全互換，提供同樣有效的壓力處理能力。

在標準連接系統中，過度振動或移動對管道螺紋區域施加的彎曲應力可能導致螺紋后部管道過早疲勞失效。通過將應力集中移回油管的無螺紋部分并提供楔形夾持動作，Autoclave Engineers 抗振夾頭壓蓋組件加強了整個結構。隨著應力集中的降低和整體應力水平保持遠低于材料的耐久性極限，結果實際上是無限的振動疲勞壽命。

與其他抗振連接相比，夾頭壓蓋組件采用了與 Autoclave 高壓連接相同的錐形和螺紋特征，其設計更簡單、更經濟。在 KCGL 系列中，壓緊螺母是凹進的，以容納錐形開槽筒夾，該筒夾在管道螺紋區域后面的一點處夾住管道。該設計在筒夾和壓緊螺母的相應錐度之間提供了微小的角度差異。當螺母擰緊時，它的作用是將夾頭的錐形端楔入與管道的夾持接合，同時迫使套環和管道組件與連接座線接觸。

標準高壓滅菌器工程師項圈不包括在完整組件中。

注意：特殊材料組件可以提供四個平面來代替標準六角。
所有尺寸僅供參考，可能會發生變化。
為了獲得及時的服務，Autoclave 庫存精選產品。請咨詢您當地的代表。
所有一般銷售條款和條件，包括我們的責任限制，適用于所有銷售的產品和服務。

抗振_中
高壓（至 150,000 psi MAWP）防振夾頭壓蓋

KCBGLX 系列- 尺寸達 1" (25.40 mm)，壓力達 43000 psi (2965 bar)
系列 KCBGL - 尺寸達 1/4" (6.35 mm)、5/16" (7.94 mm)、3/8" (9.53 mm) ), 壓力高達 150000 psi (10342 bar)

對于管道系統中的極端振動和/或沖擊條件，例如在壓縮機附近的無支撐管線上定位閥門或配件，高壓滅菌器錐形和螺紋連接與抗振動夾頭壓蓋組件。與其他抗振連接相比，筒夾壓蓋組件采用了與 Autoclave 高壓連接相同的錐形和螺紋特征，其設計更簡單、更經濟。

KCBGLX 和 KCBGL 系列擴展了壓蓋螺母，為錐形開槽筒夾和筒夾螺母提供空間。該設計在夾頭和壓緊螺母的相應錐度之間提供了微小的角度差異。由于螺母是緊的，它起到將夾頭的錐形端楔入與管道的夾持接合的作用。

標準高壓滅菌器工程師項圈不包括在完整組件中。

所有尺寸僅供參考，可能會發生變化。
為了獲得及時的服務，Autoclave 庫存精選產品。請咨詢您當地的代表。
所有一般銷售條款和條件，包括我們的責任限制，適用于所有銷售的產品和服務。

防振夾頭壓蓋組件（高壓和超高壓 - 60,000psi - 150,000 psi）
高壓至 150,000 psi (10342 bar) 抗振夾頭和壓蓋 KCGL、KCBGLX 和 KCBGL 系列

自 1945 年以來，Parker Autoclave Engineers 設計并制造了優質閥門、配件和管道。Parker Autoclave 的高壓抗振夾頭和壓蓋組件的尺寸范圍從 1/4" 到 1" 管尺寸。用于管道系統中的極端振動和/或沖擊條件，例如在壓縮機附近的無支撐管線上定位閥門或配件。

特征
- 延長油管壽命
- 管道尺寸為 1/4"、5/16"、3/8"、9/16" 和 1"。
- 錐形開槽夾頭
- 工作溫度從 -423oF (-252oC) 到 1200oF (649oC)。
- 錐形螺紋連接

優點
Parker Autoclave 的高壓抗振夾頭和壓蓋組件用于化學/石化、研究、石油和天然氣行業以及噴水市場的組件。

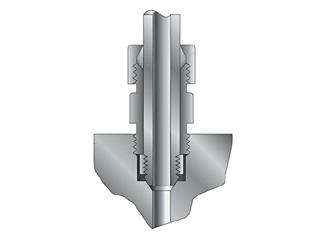

High Pressure Series KCGL High Anti-Vibration Collet Gland Assembly

High Pressure Series KCBGLX & KCBGL High Anti-Vibration Collet Gland Assembly
