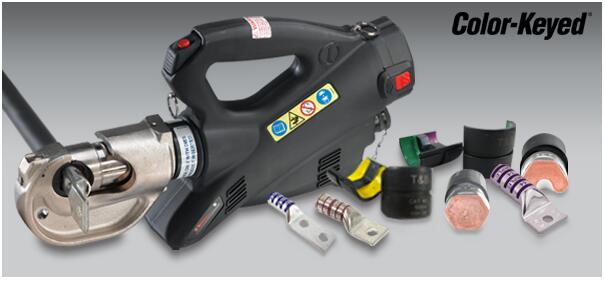

Thomas & Betts Color-Keyed冷壓連接器 接線配線類產品
技術資料 接線配線類產品 - Color-Keyed compression Connectors system
Color-Keyed冷壓連接器
目錄
冷壓連接器壓接指導
公制冷壓連接器型號說明
單孔直型冷壓連接器
雙孔直型冷壓連接器
45°彎角冷壓連接器
90°彎角冷壓連接器
公制窄舌冷壓連接器
公制冷壓連接器壓接工具
電池式冷壓連接器
穿刺線夾
壓接工具和模具
ABB Color-Keyed冷壓連接器 I 1SXF700032C2001 03
冷壓連接器壓接指導
ABB解決方案 - 電氣連接
針對在電力電纜上安裝冷壓連接器，ABB專為電氣布線提供了高可靠性的解決方案。運用該解決方案，電氣工程人員可以在安裝過程中節省大量的時間和精力，只需花費較低的安裝成本即可實現極高質量的連接。
僅需四個簡單步驟即可實現連接！
步驟1
仔細剝去已斷開電源的電線絕緣層，并且注意避免劃傷或切割導線（如有要求，請使用鋼絲刷）。
切口不齊的線束
有劃痕的線束
完好的線束
剝去適當長度的絕緣層，以便導體能夠完全插入連接器壓接筒。
剝線長度
過長
剝線長度
過短
剝線長度恰如
其分
步驟2
根據所使用的電纜規格，選用合適的連接器。連接器標有對應的電纜規格。
-僅標有電纜規格或者“CU”字樣的連接器只適用于銅導線。
-標有“AL9”*字樣和電纜規格的連接器只適用于鋁導線。
-標有“AL9CU”字樣和電纜規格的連接器可適用于鋁導線或銅導線。
* 標有“9”字樣的鋁質冷壓連接器表示額定溫度為 90 °C。
04 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
冷壓連接器壓接指導
ABB解決方案
-電氣連接
步驟 3
選擇合適的安裝模具和工具
-具有Color-Keyed.產品特性的Blackburn.冷壓連接器配有與模具顏色標記相對應的彩色條帶或彩色小點。
- Color-Keyed冷壓連接器表面印有色標，此色標可以與壓接模具相對應，實現正確壓接。
-連接器和模具上均標有或印有模具代碼編號。模具代碼編號刻印在壓接面上。
模具代碼刻印
模具代碼標記
彩色條帶
標記色
彩色條帶
步驟4
將配備正確模具的工具放置于連接器的恰當位置，然后開始使用工具。
-進行多處擠壓時，首先擠壓靠近冷壓連接器的部分，然后沿朝向壓接筒末端的方向依次擠壓。
-正確擠壓后，模具代碼編號將凸顯在連接器上，用戶能夠便捷地檢驗模具與連接器是否正確匹配。
模具擠壓位置彩色條帶
舌片
銅質鋁質
模具放在模具放在
條帶之間條帶上
壓接筒
第1次擠壓模具代碼凸顯
第2次擠壓
具有Color-Keyed.產品特性的
連接器上配有彩色條帶或刻
印，標示模具擠壓時的正確位
置。
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 05
冷壓連接器壓接指導
ABB 解決方案 -電氣連接
利用配備對應模具的壓接工具，ABB解決方案將連接器和導線擠壓成堅實、緊密的線束，在連接器和導線之間建立電氣連接。ABB解決方案的模具可生成圓周形、六角形或菱形壓接，而非簡單的凹痕壓接。
精確模具是ABB解決方案不可分割的一部分。精確硬化鋼制模具可以對連接器和導線施加巨大且可控的壓力。模具擠壓電纜周圍的連接器，將圓形線束轉化為六角形或菱形線束，并將線束與連接器擠壓成堅實的整體。每個模具都經過精心設計，所有導線都能受到同樣的擠壓力。
圓周壓接法可在電纜與連接器之間產生大面積的高壓接觸區，確保連接具有高導電性、低電阻，并且超過UL認證要求的高拉拔性能，實現低安裝成本且持久有效的連接。您安裝完畢，即可高枕無憂！
ABB系統為您提示放置安裝模具的正確位置。
通過將連接器上的彩色條帶與模具上的顏色相匹配，具有Color-Keyed.產品特性的Blackburn.連接器不僅能夠識別用于正擠壓的正確的安裝模具，而且還能標示模具在連接器上的合適位置。擠壓位置位于彩色條帶上或位于條帶之間。標示在連接器上的顏色名稱也是一種附加的識別手段。
擠壓前，電纜和連接器的截面一般如圖所示，運用ABB空氣壓接解決方包含75%的金屬和25%的空氣。案，電纜截面幾乎實現了100%全金屬，沒有空氣存在。
ABB模具具備檢驗功能
用于ABB手動和液壓工具的模具均配有刻印在擠壓面上的“模具代碼”編號。擠壓時，該編號將凸顯于完成連接處，以此實現檢驗的目的。
檢驗員將連接器上凸起的模具代碼編號與模具表進行比較，確保針對特定尺寸的導線使用合適的連接器，并且確認使用了正確的模具進行壓接。
彩色條帶
模具代碼凸現
06 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
公制冷壓連接器型號說明
產品編號說明
10 M6 -A -2
線徑
以下線徑供選擇
10mm2
16mm2
25mm2
35mm2
50mm2
70mm2
95mm2
120mm2
150mm2
185mm2
240mm2
300mm2
400mm2
螺栓規格
以下螺栓供
選擇
M6
M8
M10
M12
M16
A--標準型
NT--窄舌型
2 -- 2個螺栓孔
45 -- 45度彎角型
90 -- 90度彎角型
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 07
單孔直型冷壓連接器
1/2
Color-Keyed.公制冷壓連接器
技術數據
材質高導電性銅
鍍層電鍍錫
金屬壓接筒銅管
電壓600V - 35kV
標識顏色標識用于指示模具、電纜規格和螺栓孔尺寸
型號
MM#線徑
螺栓包裝顏色模具尺寸
規格規格代碼
A B C D φE F
MM2MM MM MM MM MM MM
10M5-A 10144302 10 M5 50紫色
■
8 29.9 13.0 11.5 3.0 4.7 6.0
10M6-A 10144303 10 M6 50紫色
■
8 29.9 13.0 11.5 3.0 4.7 6.0
10M8-A 10144306 10 M8 50紫色
■
8 32.9 16.0 13.5 2.2 4.7 7.0
10M10-A 10144301 10 M10 50紫色
■
8 34.9 18.1 16.0 2.2 4.7 8.0
16M6-A 10144335 16 M6 50黃色
■
9 33.0 16.0 13.0 3.0 5.6 7.0
16M8-A 10144338 16 M8 50黃色
■
9 33.0 16.0 13.0 3.0 5.6 7.0
16M10-A 10144333 16 M10 50黃色
■
9 38.0 22.0 16.0 2.3 5.6 10.0
16M12-A 10144334 16 M12 50黃色
■
9 47.0 25.0 22.0 2.3 5.6 12.0
25M6-A 10144369 25 M6 50白色
□
11 37.0 17.0 16.0 3.0 7.6 7.0
25M8-A 10144373 25 M8 50白色
□
11 38.0 18.0 16.0 3.0 7.6 8.0
25M10-A 10144365 25 M10 50白色
□
11 42.0 129.9 17.0 2.7 7.6 10.0
25M12-A 10144368 25 M12 50白色
□
11 47.0 25.0 22.0 2.7 7.6 12.0
35M6-A 10144388 35 M6 10紅色
■
13 44.8 20.0 18.0 4.2 8.6 10.0
35M8-A 10144392 35 M8 10紅色
■
13 44.8 20.0 18.0 4.2 8.6 10.0
35M10-A 10144384 35 M10 10紅色
■
13 45.8 21.0 18.0 4.2 8.6 10.0
35M12-A 10144387 35 M12 10紅色
■
13 52.0 26.0 22.0 3.7 8.6 12.0
50M6-A 10144408 50 M6 10藍色
■
14.5 50.2 23.0 21.0 3.5 10.5 11.0
50M8-A 10144409 50 M8 10藍色
■
14.5 50.2 23.0 21.0 3.5 10.5 11.0
50M10-A 10144400 50 M10 10藍色
■
14.5 50.2 23.0 21.0 3.5 10.5 11.0
50M12-A 10144404 50 M12 10藍色
■
14.5 53.2 26.0 22.0 3.0 10.5 12.0
70M6-A 10144421 70 M6 10棕色
■
17 55.0 23.0 25.0 4.0 12.5 11.0
70M8-A 10144422 70 M8 10棕色
■
17 55.0 23.0 25.0 4.0 12.5 11.0
70M10-A 10144412 70 M10 10棕色
■
17 55.0 23.0 25.0 4.0 12.5 11.0
70M12-A 10144416 70 M12 10棕色
■
17 58.0 26.0 25.0 4.0 12.5 12.0
70M16-A 10144420 70 M16 10棕色
■
17 64.0 32.0 28.0 3.7 12.5 15.0
95M8-A 10144436 95 M8 10綠色
■
20 69.0 32.0 29.0 5.0 14.5 15.0
95M10-A 10144425 95 M10 10綠色
■
20 69.0 32.0 29.0 5.0 14.5 15.0
95M12-A 10144429 95 M12 10綠色
■
20 69.0 32.0 29.0 5.0 14.5 15.0
95M16-A 10144433 95 M16 10綠色
■
20 69.0 32.0 29.0 5.0 14.5 15.0
120M8-A 10144320 120 M8 10粉色
■
22 73.0 32.0 32.0 5.0 16.5 15.0
120M10-A 10144309 120 M10 10粉色
■
22 73.0 32.0 32.0 5.0 16.5 15.0
120M12-A 10144313 120 M12 10粉色
■
22 73.0 32.0 32.0 5.0 16.5 15.0
120M16-A 10144317 120 M16 10粉色
■
22 73.0 32.0 32.0 5.0 16.5 15.0
08 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
單孔直型冷壓連接器
2/2
Color-Keyed.公制冷壓連接器
技術數據
材質高導電性銅
鍍層電鍍錫
金屬壓接筒銅管
電壓600V - 35kV
標識顏色標識用于指示模具、電纜規格和螺栓孔尺寸
型號
MM#線徑
螺栓包裝顏色模具尺寸
規格規格代碼
A B C D φE F
MM2MM MM MM MM MM MM
150M10-A 10144321 150 M10 10黑色
■
25 80.0 32.0 36.0 6.0 18.5 15.0
150M12-A 10144325 150 M12 10黑色
■
25 80.0 32.0 36.0 6.0 18.5 15.0
150M16-A 10144329 150 M16 10黑色
■
25 80.0 32.0 36.0 6.0 18.5 15.0
150M20-A 10144332 150 M20 10黑色
■
25 87.0 39.0 36.0 6.0 18.5 19.0
185M10-A 10144341 185 M10 6橙色
■
27 86.0 32.0 39.0 6.0 20.5 15.0
185M12-A 10144345 185 M12 6橙色
■
27 86.0 32.0 39.0 6.0 20.5 15.0
185M16-A 10144349 185 M16 6橙色
■
27 86.0 32.0 39.0 6.0 20.5 15.0
185M20-A 10144352 185 M20 6橙色
■
27 93.0 39.0 39.0 6.0 20.5 19.0
240M10-A 10144353 240 M10 6紫色
■
30 95.0 39.0 44.0 6.0 23.5 19.0
240M12-A 10144357 240 M12 6紫色
■
30 95.0 39.0 44.0 6.0 23.5 19.0
240M16-A 10144361 240 M16 6紫色
■
30 95.0 39.0 44.0 6.0 23.5 19.0
240M20-A 10144364 240 M20 6紫色
■
30 95.0 39.0 44.0 6.0 23.5 19.0
300M10-A 10144377 300 M10 6黃色
■
32 115.0 53.0 48.0 6.0 27.0 22.0
300M12-A 10144379 300 M12 6黃色
■
32 115.0 53.0 48.0 6.0 27.0 22.0
300M16-A 10144381 300 M16 6黃色
■
32 115.0 53.0 48.0 6.0 27.0 22.0
300M20-A 10144382 300 M20 6黃色
■
32 115.0 53.0 48.0 6.0 27.0 22.0
300M24-A 10144383 300 M24 6黃色
■
36 115.0 53.0 48.0 6.0 27.0 22.0
400M12-A 10144396 400 M12 3白色
□
36 124.0 53.0 51.1 6.8 30.0 22.0
400M16-A 10144397 400 M16 3白色
□
36 124.0 53.0 51.1 6.8 30.0 22.0
400M20-A 10144398 400 M20 3白色
□
36 124.0 53.0 51.1 6.8 30.0 22.0
400M24-A 10144399 400 M24 3白色
□
36 124.0 53.0 51.1 6.8 30.0 22.0
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 09
雙孔直型冷壓連接器
Color-Keyed.公制冷壓連接器
技術數據
材質高導電性銅
鍍層電鍍錫
金屬壓接筒銅管
電壓600V - 35kV
標識顏色標識用于指示模具、電纜規格和螺栓孔尺寸
型號
MM#線徑
螺栓包裝顏色模具尺寸
規格規格代碼
A B C D φE F
H
MM2MM MM MM MM MM MM MM
25M6-A-2 10144370 25 M10 50白色
□
11 56.0 38.0 16.0 3.0 7.6 7.0 19.0
25M8-A-2 10144374 25 M12 50白色
□
11 66.0 48.0 16.0 3.0 7.6 10.0 25.0
35M6-A-2 10144389 35 M6 10紅色
■
13 61.6 38.0 18.0 4.2 8.6 7.0 19.0
35M8-A-2 10144393 35 M12 10紅色
■
13 71.7 48.0 18.0 4.2 8.6 10.0 25.0
50M10-A-2 10144401 50 M10 10藍色
■
14.5 73.7 46.9 21.0 3.5 10.5 8.9 25.0
50M12-A-2 10144405 50 M12 10藍色
■
14.5 96.7 70.0 22.0 3.5 10.5 15.0 40.0
70M10-A-2 10144413 70 M10 10棕色
■
17 80.6 49.0 25.0 4.0 12.5 11.0 25.0
70M12-A-2 10144417 70 M12 10棕色
■
17 101.7 70.0 25.0 4.0 12.5 15.0 40.0
95M10-A-2 10144426 95 M10 10綠色
■
20 90.0 53.0 29.0 5.0 14.5 11.0 25.0
95M12-A-2 10144430 95 M12 10綠色
■
20 110.0 73.0 40.0 5.0 14.5 15.0 40.0
120M10-A-2 10144310 120 M10 10粉色
■
22 98.0 57.0 32.0 5.0 16.5 14.0 25.0
120M12-A-2 10144314 120 M12 10粉色
■
22 104.0 63.0 32.0 5.0 16.5 14.0 32.0
150M10-A-2 10144322 150 M10 10黑色
■
25 102.6 55.0 36.0 6.0 18.5 11.0 25.0
150M12-A-2 10144326 150 M12 10黑色
■
25 120.7 73.0 36.0 6.0 18.5 14.0 40.0
185M10-A-2 10144342 185 M10 6橙色
■
27 111.0 57.0 39.0 6.0 20.5 13.0 25.0
185M12-A-2 10144346 185 M12 6橙色
■
27 128.6 75.0 39.0 6.0 20.5 15.0 40.0
240M10-A-2 10144354 240 M10 6紫色
■
30 115.0 59.0 44.0 6.0 23.5 12.0 25.0
240M12-A-2 10144358 240 M12 6紫色
■
30 130.0 74.3 44.0 6.0 23.5 13.0 40.0
300M10-A-2 10144378 300 M10 6黃色
■
32 119.0 57.0 48.0 6.0 27 12.0 25.0
300M12-A-2 10144380 300 M12 6黃色
■
32 137.1 75.0 48.0 6.0 27 15.0 40.0
10 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
45°彎角冷壓連接器
Color-Keyed.公制冷壓連接器
技術數據
材質高導電性銅
鍍層電鍍錫
金屬壓接筒銅管
電壓600V - 35kV
標識顏色標識用于指示模具、電纜規格和螺栓孔尺寸
型號
MM#線徑
螺栓包裝顏色模具尺寸
規格規格代碼
B C D φE F
MM2MM MM MM MM MM
10M6-A-45 10144304 10 M6 50紫色
■
8 13.0 11.5 3.0 4.7 6.0
10M8-A-45 10144307 10 M8 50紫色
■
8 16.0 13.5 2.2 4.7 7.0
16M6-A-45 10144336 16 M6 50黃色
■
9 16.0 13.0 3.0 5.6 7.0
16M8-A-45 10144339 16 M8 50黃色
■
9 16.0 13.0 3.0 5.6 7.0
25M10-A-45 10144366 25 M10 50白色
□
11 17.0 16.0 3.0 7.6 7.0
25M6-A-45 10144371 25 M6 50白色
□
11 18.0 16.0 3.0 7.6 8.0
25M8-A-45 10144375 25 M8 50白色
□
11 129.9 17.0 2.7 7.6 10.0
35M10-A-45 10144385 35 M10 10紅色
■
13 20.0 18.0 4.2 8.6 10.0
35M6-A-45 10144390 35 M6 10紅色
■
13 20.0 18.0 4.2 8.6 10.0
35M8-A-45 10144394 35 M8 10紅色
■
13 21.0 18.0 4.2 8.6 10.0
50M10-A-45 10144402 50 M10 10藍色
■
14.5 23.0 21.0 3.5 10.5 11.0
50M12-A-45 10144406 50 M12 10藍色
■
14.5 23.0 21.0 3.5 10.5 11.0
50M8-A-45 10144410 50 M8 10藍色
■
14.5 26.0 22.0 3.0 10.5 12.0
70M10-A-45 10144414 70 M10 10棕色
■
17 23.0 25.0 4.0 12.5 11.0
70M12-A-45 10144418 70 M12 10棕色
■
17 23.0 25.0 4.0 12.5 11.0
70M8-A-45 10144423 70 M8 10棕色
■
17 26.0 25.0 4.0 12.5 12.0
95M10-A-45 10144427 95 M10 10綠色
■
20 32.0 29.0 5.0 14.5 15.0
95M12-A-45 10144431 95 M12 10綠色
■
20 32.0 29.0 5.0 14.5 15.0
95M16-A-45 10144434 95 M16 10綠色
■
20 32.0 29.0 5.0 14.5 15.0
120M10-A-45 10144311 120 M10 10粉色
■
22 32.0 32.0 5.0 16.5 15.0
120M12-A-45 10144315 120 M12 10粉色
■
22 32.0 32.0 5.0 16.5 15.0
120M16-A-45 10144318 120 M16 10粉色
■
22 32.0 32.0 5.0 16.5 15.0
150M10-A-45 10144323 150 M10 10黑色
■
25 32.0 36.0 6.0 18.5 15.0
150M12-A-45 10144327 150 M12 10黑色
■
25 32.0 36.0 6.0 18.5 15.0
150M16-A-45 10144330 150 M16 10黑色
■
25 32.0 36.0 6.0 18.5 15.0
185M10-A-45 10144343 185 M10 6橙色
■
27 32.0 39.0 6.0 20.5 15.0
185M12-A-45 10144347 185 M12 6橙色
■
27 32.0 39.0 6.0 20.5 15.0
185M16-A-45 10144350 185 M16 6橙色
■
27 32.0 39.0 6.0 20.5 15.0
240M10-A-45 10144355 240 M10 6紫色
■
30 39.0 44.0 6.0 23.5 19.0
240M12-A-45 10144359 240 M12 6紫色
■
30 39.0 44.0 6.0 23.5 19.0
240M16-A-45 10144362 240 M16 6紫色
■
30 39.0 44.0 6.0 23.5 19.0
E C
F
DB45° ± 3°
螺栓規格
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 11
90°彎角冷壓連接器
Color-Keyed.公制冷壓連接器
技術數據
材質高導電性銅
鍍層電鍍錫
金屬壓接筒銅管
電壓600V - 35kV
標識顏色標識用于指示模具、電纜規格和螺栓孔尺寸
型號
MM#線徑
螺栓包裝顏色模具尺寸
規格規格代碼
B C D φE F
MM2MM MM MM MM MM
10M6-A-90 10144305 10 M6 50紫色
■
8 13.0 11.5 3.0 4.7 6.0
10M8-A-90 10144308 10 M8 50紫色
■
8 16.0 13.5 2.2 4.7 7.0
16M6-A-90 10144337 16 M6 50黃色
■
9 16.0 13.0 3.0 5.6 7.0
16M8-A-90 10144340 16 M8 50黃色
■
9 16.0 13.0 3.0 5.6 7.0
25M10-A-90 10144367 25 M10 50白色
□
11 17.0 16.0 3.0 7.6 7.0
25M6-A-90 10144372 25 M6 50白色
□
11 18.0 16.0 3.0 7.6 8.0
25M8-A-90 10144376 25 M8 50白色
□
11 129.9 17.0 2.7 7.6 10.0
35M10-A-90 10144386 35 M10 10紅色
■
13 20.0 18.0 4.2 8.6 10.0
35M6-A-90 10144391 35 M6 10紅色
■
13 20.0 18.0 4.2 8.6 10.0
35M8-A-90 10144395 35 M8 10紅色
■
13 21.0 18.0 4.2 8.6 10.0
50M10-A-90 10144403 50 M10 10藍色
■
14.5 23.0 21.0 3.5 10.5 11.0
50M12-A-90 10144407 50 M12 10藍色
■
14.5 23.0 21.0 3.5 10.5 11.0
50M8-A-90 10144411 50 M8 10藍色
■
14.5 26.0 22.0 3.0 10.5 12.0
70M10-A-90 10144415 70 M10 10棕色
■
17 23.0 25.0 4.0 12.5 11.0
70M12-A-90 10144419 70 M12 10棕色
■
17 23.0 25.0 4.0 12.5 11.0
70M8-A-90 10144424 70 M8 10棕色
■
17 26.0 25.0 4.0 12.5 12.0
95M10-A-90 10144428 95 M10 10綠色
■
20 32.0 29.0 5.0 14.5 15.0
95M12-A-90 10144432 95 M12 10綠色
■
20 32.0 29.0 5.0 14.5 15.0
95M16-A-90 10144435 95 M16 10綠色
■
20 32.0 29.0 5.0 14.5 15.0
120M10-A-90 10144312 120 M10 10粉色
■
22 32.0 32.0 5.0 16.5 15.0
120M12-A-90 10144316 120 M12 10粉色
■
22 32.0 32.0 5.0 16.5 15.0
120M16-A-90 10144319 120 M16 10粉色
■
22 32.0 32.0 5.0 16.5 15.0
150M10-A-90 10144324 150 M10 10黑色
■
25 32.0 36.0 6.0 18.5 15.0
150M12-A-90 10144328 150 M12 10黑色
■
25 32.0 36.0 6.0 18.5 15.0
150M16-A-90 10144331 150 M16 10黑色
■
25 32.0 36.0 6.0 18.5 15.0
185M10-A-90 10144344 185 M10 6橙色
■
27 32.0 39.0 6.0 20.5 15.0
185M12-A-90 10144348 185 M12 6橙色
■
27 32.0 39.0 6.0 20.5 15.0
185M16-A-90 10144351 185 M16 6橙色
■
27 32.0 39.0 6.0 20.5 15.0
240M10-A-90 10144356 240 M10 6紫色
■
30 39.0 44.0 6.0 23.5 19.0
240M12-A-90 10144360 240 M12 6紫色
■
30 39.0 44.0 6.0 23.5 19.0
240M16-A-90 10144363 240 M16 6紫色
■
30 39.0 44.0 6.0 23.5 19.0
Bolt Size
ECFE
C
F螺栓規格
B90 3
B
90° ± 3°
D
DD
12 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
公制窄舌冷壓連接器
Color-Keyed.公制冷壓連接器
產品符合IEC 61238-1 Class B標準，產品成型后進行退火處理，降低硬度，良好的導電及耐腐蝕性
能，易壓接；
表面進行電鍍錫處理，增加產品導電性及耐腐蝕性能；
特有窺孔設計，用于觀察電纜安裝是否到位；
產品色號與壓模色號一一對應，便于正確壓接；
產品完成壓接后, 管體部分將印有與壓接工具或壓模相對應的數字；
電壓等級：600V-35KV
冷壓連接器
型號
線徑
螺栓
顏色
尺寸
包裝
MM#
規格
數量
A
B
C
D (MIN)
E
MM
MM
MM
MM
MM
個/包
MM2
□
□
■
■
■
紫色 ■
10
M6
29.6
7.2
14.0
8.0
5.8
6
10M6-NT-6
10151910
紫色 ■
10
M8
30.6
7.2
14.0
8.0
7.8
6
10M8-NT-6
10151911
黃色 ■
16
M6
30.3
8.2
14.0
8.0
5.8
6
16M6-NT-6
10151912
黃色 ■
16
M8
32.3
8.2
14.0
8.0
7.8
6
16M8-NT-6
10151913
白色
25M6-NT-6
10151914
25
M6
32.7
10.4
14.0
8.0
5.8
6
白色
25
M8
34.7
10.4
14.0
8.0
7.8
6
25M8-NT-6
10151915
紅色 ■
35
M6
37.7
11.8
14.0
9.0
5.8
6
35M6-NT-6
10151916
紅色 ■
35M8-NT-6
10151917
35
M8
39.7
11.8
14.0
9.0
7.8
6
紅色 ■
35
M10
41.1
11.8
18.0
9.0
9.2
6
35M10-NT-6
10151918
藍色 ■
50
M6
41.7
14.6
14.0
9.0
5.8
6
50M6-NT-6
10151919
藍色 ■
50
M8
41.7
14.6
14.0
9.0
7.8
6
50M8-NT-6
10151920
藍色 ■
50
M10
43.1
14.6
18.0
9.0
9.2
6
50M10-NT-6
10151921
棕色 ■
70
M6
46.7
16.4
15.0
9.0
5.8
6
70M6-NT-6
10151922
棕色 ■
70
M8
48.7
16.4
18.0
9.0
7.8
6
70M8-NT-6
10151923
棕色 ■
70
M10
50.1
16.4
18.0
9.0
9.2
6
70M10-NT-6
10151924
綠色 ■
95
M8
53.0
19.4
22.0
9.0
7.8
6
10151925
冷壓連接器應用95M8-NT-6
綠色 ■
95
M10
54.4
19.4
22.0
9.0
9.2
6
95M10-NT-6
10151926
綠色 ■
95
M12
56.2
19.4
22.0
9.0
11.0
6
95M12-NT-6
10151927
粉色 ■
120
M8
62.0
21.4
22.0
13.0
7.8
6
120M8-NT-6
10151928
粉色 ■
120
M10
64.0
21.4
22.0
13.0
9.2
6
120M10-NT-6
10151929
粉色 ■
120
M12
66.0
21.4
22.0
13.0
11.0
6
120M12-NT-6
10151930
黑色
150
M8
74.6
24.0
23.0
18.0
7.8
6
150M8-NT-6
10151931
黑色
150
M10
76.0
24.0
23.0
18.0
9.2
6
150M10-NT-6
10151932
黑色
150
M12
77.8
24.0
23.0
18.0
11.0
6
150M12-NT-6
10151933
橙色 ■
185
M8
80.6
26.2
24.0
18.0
7.8
6
185M8-NT-6 10151934
橙色 ■
185
M10
82.0
26.2
24.0
18.0
9.2
6
185M10-NT-6 10151935
橙色 ■
185
M12
83.8
26.2
24.0
18.0
11.0
6
185M12-NT-6 10151936
紫色 ■
240
M10
92.0
30.4
28.5
19.0
10.0
6
240M10-NT-6 10151937
紫色 ■
240
M12
92.0
30.4
28.5
19.0
12.0
6
240M12-NT-6 10151938
紫色 ■
240
M16
94.0
30.4
28.5
19.0
15.0
6
240M16-NT-6 10151939
黃色 ■
300
M10
90.0
33.2
32.0
20.0
10.0
6
300M10-NT-6 10151940
黃色 ■
300
M12
92.0
33.2
32.0
20.0
12.0
6
300M12-NT-6 10151941
黃色 ■
300
M16
95.0
33.2
32.0
20.0
15.0
6
300M16-NT-6 10151942
螺栓孔徑產品型號
C
ED MIN
色標及模具代碼
B
A
尺寸圖
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 13
公制窄舌冷壓連接器
Color-Keyed.公制冷壓連接器
產品符合IEC 61238-1 Class B標準，產品成型后進行退火處理，降低硬度，良好的導電及耐腐蝕性
能，易壓接；
表面進行電鍍錫處理，增加產品導電性及耐腐蝕性能；
特有窺孔設計，用于觀察電纜安裝是否到位；
產品色號與壓模色號一一對應，便于正確壓接；
產品完成壓接后, 管體部分將印有與壓接工具或壓模相對應的數字；
電壓等級：600V-35KV
冷壓連接器
型號
線徑
螺栓
顏色
尺寸
包裝
MM#
規格
數量
A
B
C
D (MIN)
E
MM
MM
MM
MM
MM
個/包
MM2
10151943
□
□
■
■
■
紫色 ■
10
M6
29.6
7.2
14.0
8.0
5.8
8
10M6-NT-8
紫色 ■
10
M8
30.6
7.2
14.0
8.0
7.8
8
10M8-NT-8
10151944
黃色 ■
16
M6
30.3
8.2
14.0
8.0
5.8
8
16M6-NT-8
10151945
黃色 ■
16
M8
32.3
8.2
14.0
8.0
7.8
8
16M8-NT-8
10151946
白色
25M6-NT-8
10151947
25
M6
32.7
10.4
14.0
8.0
5.8
8
白色
25
M8
34.7
10.4
14.0
8.0
7.8
8
25M8-NT-8
10151948
紅色 ■
35
M6
37.7
11.8
14.0
9.0
5.8
8
35M6-NT-8
10151949
紅色 ■
35M8-NT-8
10151950
35
M8
39.7
11.8
14.0
9.0
7.8
8
紅色 ■
35
M10
41.1
11.8
18.0
9.0
9.2
8
35M10-NT-8
10151951
藍色 ■
50
M6
41.7
14.6
14.0
9.0
5.8
8
50M6-NT-8
10151952
藍色 ■
50
M8
41.7
14.6
14.0
9.0
7.8
8
50M8-NT-8
10151953
藍色 ■
50
M10
43.1
14.6
18.0
9.0
9.2
8
50M10-NT-8
10151954
棕色 ■
70
M6
46.7
16.4
15.0
9.0
5.8
8
70M6-NT-8
10151955
棕色 ■
70
M8
48.7
16.4
18.0
9.0
7.8
8
70M8-NT-8
10151956
棕色 ■
70
M10
50.1
16.4
18.0
9.0
9.2
8
70M10-NT-8
10151957
綠色 ■
95
M8
53.0
19.4
22.0
9.0
7.8
8
10151958
冷壓連接器應用95M8-NT-8
綠色 ■
95
M10
54.4
19.4
22.0
9.0
9.2
8
95M10-NT-8
10151959
綠色 ■
95
M12
56.2
19.4
22.0
9.0
11.0
8
95M12-NT-8
10151960
粉色 ■
120
M8
62.0
21.4
22.0
13.0
7.8
8
120M8-NT-8
10151961
粉色 ■
120
M10
64.0
21.4
22.0
13.0
9.2
8
120M10-NT-8
10151962
粉色 ■
120
M12
66.0
21.4
22.0
13.0
11.0
8
120M12-NT-8
10151963
黑色
150
M8
74.6
24.0
23.0
18.0
7.8
8
150M8-NT-8
10151964
黑色
150
M10
76.0
24.0
23.0
18.0
9.2
8
150M10-NT-8
10151965
黑色
150
M12
77.8
24.0
23.0
18.0
11.0
8
150M12-NT-8
10151966
橙色 ■
185
M8
80.6
26.2
24.0
18.0
7.8
8
185M8-NT-8 10151967
橙色 ■
185
M10
82.0
26.2
24.0
18.0
9.2
8
185M10-NT-8 10151968
橙色 ■
185
M12
83.8
26.2
24.0
18.0
11.0
8
185M12-NT-8 10151969
紫色 ■
240
M10
92.0
30.4
28.5
19.0
10.0
8
240M10-NT-8 10151970
紫色 ■
240
M12
92.0
30.4
28.5
19.0
12.0
8
240M12-NT-8 10151971
紫色 ■
240
M16
94.0
30.4
28.5
19.0
15.0
8
240M16-NT-8 10151972
黃色 ■
300
M10
90.0
33.2
32.0
20.0
10.0
8
300M10-NT-8 10151973
黃色 ■
300
M12
92.0
33.2
32.0
20.0
12.0
8
300M12-NT-8 10151974
黃色 ■
300
M16
95.0
33.2
32.0
20.0
15.0
8
300M16-NT-8 10151975
螺栓孔徑產品型號
C
ED MIN
色標及模具代碼
B
A
尺寸圖
14 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
工具
Color-Keyed.公制冷壓連接器
A型冷壓連接器壓模和工具
導線規格
標記色模具代碼手動工具編碼
6噸模具14噸和15* 噸
用于液壓工具
模具
MM2用于液壓工具
10紫色
■
8 TBM6SM 6TON08M 15508M
16黃色
■
9 TBM6SM 6TON09M 15509M
25白色
□
11 TBM6SM 6TON11M 15511M
35紅色
■
13 TBM6SM 6TON13M 15513M
50藍色
■
14,5 TBM6SM 6TON145M 155145M
70棕色
■
17 TBM6SM 6TON17M 15517M
95綠色
■
20 6TON20M 15520M
120粉色
■
22 6TON22M 15522M
150黑色
■
25 6TON25M 15525M
185橙色
■
27 6TON27M 15527M
240紫色
■
8 6TON30M 15530M
300黃色
■
9 15532M
400白色
□
11 15536M
* 必須使用15500-TB適配器
6噸12/14/15噸
液壓工具
液壓工具
TBM6H TBM14M
TBM62PCR-LI TBM12PCR-LI
TBM14CR-LI
13100A
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 15
工具
Color-Keyed.公制冷壓連接器
窄舌冷壓連接器壓模及工具
產品編號電纜規格
標記色絕緣層6噸模具14噸和15* 噸TBM8-750
切削長度
用于液壓模具系列
SQ. MM2MM 工具
用于液壓
工具
10M6-NT
10M8-NT
10紫色
■
12
6T08M-NT
(1)
15508M-NT
(1)
(1)
16M6-NT
16M8-NT
16黃色
■
12
6T09M-NT
(1)
15509M-NT
(1)
(1)
25M6-NT
25M8-NT
25白色
□
13
6T11M-NT
(1)
15511M-NT
(1)
(1)
35M6-NT
35M8-NT
35紅色
■
16
6T13M-NT
(1)
15513M-NT
(1)
(1)
50M6-NT
50M8-NT
50藍色
■
20
6T145M-NT
(1)
155145M-NT
(1)
(1)
70M6-NT
70M8-NT
70棕色
■
24
6T17M-NT
(1)
15517M-NT
(1)
(1)
95M8-NT
95M10-NT
95綠色
■
26
6T20M-NT
(2)
15520M-NT
(1)
(1)
120M8-NT
120M10-NT
120粉色
■
28
6T22M-NT
(2)
15522M-NT
(1)
(1)
150M8-NT
150M10-NT
150黑色
■
33
6T25M-NT
(2)
15525M-NT
(1)
(1)
185M8-NT
185M10-NT
185橙色
■
38
6T27M-NT
(2)
15527M-NT
(2)
(2)
240M10-NT
240M12-NT
240M16-NT
240紫色
■
38
6T30M-NT
(2)
15530M-NT
(2)
(2)
300M12-NT 300黃色
■
45 N/A
15532M-NT
(2)
(2)
* 必須使用15500-TB適配器
6噸12/14/15噸
液壓工具
液壓工具
TBM6H TBM12PCR-LI
TBM62PCR-LI TBM14M
13100A
TBM15I
TBM14CR-LI
TBM8-750M-1
16 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
重型電池連接器
鍍錫直型電池連接器
材料：高導電性銅
表面處理：電鍍錫板
安裝工具：TBM5-SV, TBM5V, TBM8250, TBM8250S
產品編號大宗包裝電纜規格說明內徑
外徑
包裝大宗
產品編號件數包裝
MMMM數量
標記色
灰色
綠色
粉色
黑色
橙色
紫色
黃色
灰色
綠色
粉色
黑色
橙色
紫色
黃色
BAC10SUBT
通用直型
4 Gauge / 25mm2
6.63
10.92
5
100
BAC4SUBT
BAC4SUBT-C
通用直型
2 Gauge / 35mm2
8.64
13.97
5
100
BAC2SUBT
BAC2SUBT-C
通用直型
1 Gauge / 35mm2
8.64
13.97
5
100
BAC1SUBT
BAC1SUBT-C
通用直型
1/0 Gauge / 50mm2
0.46
15.88
5
100
BAC10SUBT
BAC10SUBT-C
通用直型
2/0 Gauge / 70mm2
12.75
17.17
5
100
BAC20SUBT
BAC20SUBT-C
通用直型
3/0 Gauge / 95mm2
13.46
18.54
5
100
BAC30SUBT
BAC30SUBT-C
通用直型
4/0 Gauge / 95mm2
0.60
21.44
5
100
BAC40SUBT
BAC40SUBT-C
正極直型
4 Gauge / 25mm2
6.63
10.92
5
100
BAC4SPBT
BAC4SPBT-C
負極直型
4 Gauge / 25mm2
6.63
10.92
5
100
BAC4SNBT
BAC4SNBT-C
正極直型
2 Gauge / 35mm2
8.64
13.97
5
100
BAC2SPBT
BAC2SPBT-C
負極直型
2 Gauge / 35mm2
8.64
13.97
5
100
BAC2SNBT
BAC2SNBT-C
正極直型
1 Gauge / 35mm2
8.64
13.97
5
100
BAC1SPBT
BAC1SPBT-C
負極直型
1 Gauge / 35mm2
8.64
13.97
5
100
BAC1SNBT
BAC1SNBT-C
正極直型
1/0 Gauge / 50mm2
11.56
15.88
5
100
BAC10SPBT
BAC10SPBT-C
負極直型
1/0 Gauge / 50mm2
11.56
15.88
5
100
BAC10SNBT
BAC10SNBT-C
正極直型
2/0 Gauge / 70mm2
12.75
17.17
5
100
BAC20SPBT
BAC20SPBT-C
負極直型
2/0 Gauge / 70mm2
12.75
17.17
5
100
BAC20SNBT
BAC20SNBT-C
正極直型
3/0 Gauge / 95mm2
13.46
18.54
5
100
BAC30SPBT
BAC30SPBT-C
負極直型
3/0 Gauge / 95mm2
13.46
18.54
5
100
BAC30SNBT
BAC30SNBT-C
正極直型
4/0 Gauge / 95mm2
15.24
21.44
5
100
BAC40SPBT
BAC40SPBT-C
負極直型
4/0 Gauge / 95mm2
15.24
21.44
5
100
BAC40SNBT
BAC40SNBT-C
2.21
.800
內徑內徑
BAC10SPBT
2.21
.800
內徑內徑
鍍錫旗型電池連接器
材料：高導電性銅
表面處理：電鍍錫板
安裝工具：TBM5-SV, TBM5V, TBM8250, TBM8250S
BAC10FNBT
產品編號大宗包裝
產品編號
電纜規格說明內徑
MM
外徑
MM
包裝
數量
大宗
包裝
數量
標記色
BAC10FU BAC10FNBL 1/0 Gauge / 50mm2通用旗型11.56 15.88 5 100黑色
BAC20FU BAC20FNBL 2/0 Gauge / 70mm2通用旗型12.75 17.17 5 100橙色
BAC30FU BAC30FNBL 3/0 Gauge / 95mm2通用旗型13.46 18.54 5 100紫色
BAC40FU BAC40FNBL 4/0 Gauge / 95mm2通用旗型15.24 21.44 5 100黃色
BAC10FPBT BAC10FPBT-C 1/0 Gauge / 50mm2正極旗型11.56 15.88 5 100
黑色
BAC10FNBT BAC10FNBT-C 1/0 Gauge / 50mm2負極旗型11.56 15.88 5 100
BAC20FPBT BAC20FPBT-C 2/0 Gauge / 70mm2正極旗型12.75 17.17 5 100
橙色
BAC20FNBT BAC20FNBT-C 2/0 Gauge / 70mm2負極旗型12.75 17.17 5 100
BAC30FPBT BAC30FPBT-C 3/0 Gauge / 95mm2正極旗型13.46 18.54 5 100
紫色
BAC30FNBT BAC30FNBT-C 3/0 Gauge / 95mm2負極旗型13.46 18.54 5 100
BAC40FPBT BAC40FPBT-C 4/0 Gauge / 95mm2正極旗型15.24 21.44 5 100
黃色
BAC40FNBT BAC40FNBT-C 4/0 Gauge / 95mm2負極旗型15.24 21.44 5 100
2.38 Min
I.D.I.D.內徑
內徑
O.D.
O.D.
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 17
重型電池連接器
鍍錫肘型電池連接器
材料：高導電性銅
表面處理：電鍍錫板
安裝工具：TBM5-SV、TBM5V、TBM8250和TBM8250S
黑色
BAC10ELNBT
1.81 ——負極
1.84 ——正極
內徑
外徑
1/0 Gauge / 50mm2
BAC10ERNBT
BAC10ERNBT-C
1/0 Gauge / 50mm2
BAC10ERPBT
BAC10ERPBT-C
2/0 Gauge / 70mm2
BAC20ERNBT
BAC20ERNBT-C
2/0 Gauge / 70mm2
BAC20ERPBT
BAC20ERPBT-C
3/0 Gauge / 95mm2
BAC30ERNBT
BAC30ERNBT-C
3/0 Gauge / 95mm2
BAC30ERPBT
BAC30ERPBT-C
4/0 Gauge / 95mm2
BAC40ERNBT
BAC40ERNBT-C
4/0 Gauge / 95mm2
BAC40ERPBT
BAC40ERPBT-C
1/0 Gauge / 50mm2
BAC10ELNBT
BAC10ELNBT-C
BAC10ERNBT
1/0 Gauge / 50mm2
BAC10ELPBT
BAC10ELPBT-C
2/0 Gauge / 70mm2
BAC20ELNBT
BAC20ELNBT-C
2/0 Gauge / 70mm2
BAC20ELPBT
BAC20ELPBT-C
3/0 Gauge / 95mm2
BAC30ELNBT
BAC30ELNBT-C
3/0 Gauge / 95mm2
BAC30ELPBT
BAC30ELPBT-C
4/0 Gauge / 95mm2
BAC40ELNBT
BAC40ELNBT-C
4/0 Gauge / 95mm2
BAC40ELPBT
BAC40ELPBT-C
鍍錫堆疊式電池連接器
材料：高導電性銅
表面處理：電鍍錫板
安裝工具：TBM5-SV 或 TBM5V
BAC1038
產品編號大宗包裝
產品編號
電纜規格說明內徑
MM
外徑
MM
包裝
數量
大宗
包裝
數量
標記色
橙色
紫色
黃色
黑色
橙色
紫色
黃色
右向肘型接頭——負極
11.56
15.88
5
100
右向肘型接頭——正極
11.56
15.88
5
100
右向肘型接頭——負極
12.75
17.17
5
100
右向肘型接頭——正極
12.75
17.17
5
100
右向肘型接頭——負極
13.46
18.54
5
100
右向肘型接頭——正極
13.46
18.54
5
100
右向肘型接頭——負極
15.24
21.44
5
100
右向肘型接頭——正極
15.24
21.44
5
100
左向肘型接頭——負極
11.56
15.88
5
100
左向肘型接頭——正極
11.56
15.88
5
100
左向肘型接頭——負極
12.75
17.17
5
100
左向肘型接頭——正極
12.75
17.17
5
100
左向肘型接頭——負極
13.46
18.54
5
100
左向肘型接頭——正極
13.46
18.54
5
100
左向肘型接頭——負極
15.24
21.44
5
100
左向肘型接頭——正極
15.24
21.44
5
100
適用于
3.8" 的螺柱
免維護電池
ORANGE2/0 BATTC MAX
A MAX
W
MAX
M
MAX E MAXM
最大值
W
最大值
C 最大值
E 最大值
A 最大值
標記色
ORANGE2/0 BATTANTI-ROTATION PADS
DD
防轉動墊
產品編號大宗包裝
產品編號
電纜規格A
±.040
M
±.020
W
±020
C
±.020
E
±.010
螺栓
規格
包裝
數量
大宗
包裝
數量
標記色
BAC438 273-31853-1 4 Gauge / 25mm2 1.455 1.143 .615 .750 .365 3.8 10 100灰色
BAC238 273-31853-2 2 Gauge / 35mm2 1.775 1.400 .675 .850 .467 3.8 10 100綠色
BAC138 273-31853-3 1 Gauge / 35mm2 1.875 1.500 .750 .950 .521 3.8 10 100粉色
BAC1038 273-31853-4 1/0 Gauge / 50mm2 1.925 1.550 .825 1.000 .571 3.8 10 100黑色
BAC2038 273-31853-5 2/0 Gauge / 70mm2 2.110 1.645 .930 1.100 .632 3.8 10 100橙色
BAC3038 273-31853-6 3/0 Gauge / 95mm2 2.025 1.650 1.025 1.100 .701 3.8 10 100紫色
BAC4038 273-31853-7 4/0 Gauge / 95mm2 2.275 1.900 1.125 1.350 .766 3.8 10 100黃色
18 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
穿刺線夾
線纜不需要剝除絕緣層，安裝后不需要做絕緣處理
IPC系列穿刺線夾
■
用于銅導體和銅導體連接，銅導體和鋁導體連接，鋁導體和鋁導體連接（只適用于帶絕緣導體）
■
用于線纜中間連接，線纜連接后沒有應力，額定電壓600V
■
預制絕緣層，線纜安裝后無需再做絕緣處理
■
線徑范圍6-185mm2，只需6個型號
■
UL486B測試標準
型號鋁或銅導體 AWG/MM2螺栓數量示意圖尺寸
MAIN TAP W H J
IPC1102*
1/0-8
50-6
2-8
35-6
1 1 46.04 50.80 38.89
IPC4111
4/0-1/0
95-50
1/0-6
50-16
2 2 63.50 76.20 48.42
IPC4141
4/0-1/0
95-50
4/0-1/0
95-50
2 2 66.68 82.55 48.42
IPC5041*
500-350
240-185
4/0-4
90-25
1 1 50.80 63.50 53.98
IPC3535
350-4/0
185-95
350-4/0
185-95
2 2 52.39 63.50 53.98
IPC3541
350-4/0
185-95
4/0-10
95-6
1 1 69.85 76.20 66.68
* 額定電壓600V，其它型號額定電壓等級300V
.........
..........
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 19
壓接工具和模具
JB12B 12噸手動液壓壓接工具
-完整的液壓壓接工具，用于銅線、鋁線和ASCR線連接器
-先進的二級快進式機構，實現快速安裝
-壓接頭可作180° 旋轉
規格
-安裝范圍：
最大750 kcmil（400mm2）的銅材質冷壓連接器
最大650 kcmil（300mm2）的鋁材質冷壓連接器
CHT814-10至CHT2502-6的銅材質H型線夾
63105至63148的鋁材質H型線夾
54755至54770 的C型線夾
-輸出力：12噸
-尺寸 (L x W x H)：223/4" x 21/2" x 47/8"
-重量（不帶模具）：13 lbs.
實現六角形壓接
產品編號
說明
包裝數量
12 噸手動液壓壓接工具，帶手提箱
JB12B
20 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
壓接工具和模具
該壓接工具經過高達75kV的電壓測試，適用于任何符合ANSI
C199.4規范的連接器
—最大500kcmil（240mm2）。
6.2 噸電池供電、無模壓接工具
—開口尺寸 0.9"
-壓接Homac./Anderson型接線耳，6.2噸輸出力，無需使用模具
-達到設定壓力值時會發出聲音提示
-槍柄式手柄上的伸縮按鈕支持單手操作，方便另一只手理線
-耐候性外殼，可在惡劣戶外條件下長期使用
產品編號
壓緊力
連接器范圍
尺寸 (IN.)
重量 (LBS.)
質保
銅或鋁質冷壓連接器
6.2 噸
11.5（帶電池）
5 年
6-240mm2
13H x 2.5W x 14L
HMC-5630
注意：對于寬范圍連接器，應調整壓接工具至該連接器中最大電纜尺寸。.
該壓接工具經過高達75kV的電壓測試，適用于任何符合ANSI
C199.4規范的連接器
— #6 AWG 至 750 kcmil（16mm2-400mm2）。
6.2噸電池供電、拉蓋式無模壓接工具
—開口尺寸1.5"
-壓接Homac./Anderson型接線耳，6.2噸輸出力，無需使用模具
- 1個固定和3個可移動的凹痕，互成90°，確保連接器4點均勻受壓
-外部旁路卡盤，縮短壓力調節和維修時間
-達到設定壓力值時會發出聲音提示
-耐候性外殼，可在惡劣戶外條件下長期使用
產品編號壓緊力連接器范圍尺寸 (IN.)重量 (LBS.)質保
銅或鋁質冷壓連接器
HMC-5750 6.2 T #6–750（16mm2-400mm2）
13H x 2.5W x 15.5L 12（帶電池）
5 年
注意：對于寬范圍連接器，應調整壓接工具至該連接器中最大電纜尺寸。
落錘鍛造的刀片以及易于現場更換的玻璃纖維材質的手柄
電纜切割鉗
-牢固的玻璃纖維材質手柄，實現多年可靠運行
-落錘鍛造的刀片，實現整齊、無毛刺的導線切割
-精心設計的手柄止動機構，防止操作時損傷手指關節
產品編號
說明
最大適用范圍
最大外徑（包括絕
總長度 (IN))
緣部分）
24mm
電纜切割鉗
—小號
300mm2銅線/185mm2鋁線
533mm
UT 4 C
800mm
電纜切割鉗
—大號
300mm2銅線/185mm2鋁線
50.8mm
UT 6 C
注意：僅可用于銅線和鋁線，不可用于鋼絲和ACSR線。如需對刀片和手柄接合處的絕緣層進行操作，請咨詢ABB公司銷售代
表。
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 21
壓接工具和模具
TBM45S手動壓接工具
-在同級別工具中只需最小握力
—低于競爭性產品高達75%
-安裝范圍廣：適用于8-35mm2銅材質或6-16mm2鋁材質冷壓連接器
-在每次正確壓接釋放之前，機械裝置確保完整的壓接周期
-模具采用標記色，便于與具有Color-Keyed.特性冷壓連接器匹配
-在需通過工作面杠桿來壓接較大尺寸連接器時，工具手柄支腳可提供良好的穩定性
實現菱形壓接
產品編號
說明
包裝數量
適用于8-35mm2銅材質或6-16mm2鋁材質
TBM45S
TBM4S 無模壓接工具
-適用范圍廣：適用于10-120mm2銅或10-95mm2鋁質冷壓連接器
-可調式壓頭，無需購買和保養多個單獨模具
-配有Shure-Stake.裝置，保證一次性實現完整壓接
-只需轉動滾花調節輪并將指示器對準合適的端接尺寸即可輕松進行調節
實現凹痕式壓接
-無模具、可調式壓接工具，適用于具有Color-Keyed.特性的Blackburn.壓縮接器
產品編號
說明
包裝數量
帶 Shure-Stake. 機械裝置的無模壓接工具，適用于10-120mm2銅線和10-95mm2 AWG鋁線
TBM4S
22 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
壓接工具和模具
輕型電池供電壓接工具
BPI42300CR 4噸無線壓接工具
-頭部可旋轉180度，易在狹小的空間內使用
-強勁的鎳氫（Ni-MH）電池，每次電量充滿后可完成大量壓接工作
-明亮的LED顯示器顯示剩余的電池壽命
-配備有壓接工具、2塊鎳氫電池、電池轉接頭、電池充電器、手提箱和9個六角壓接模具
(TBM6221–TBM6266)
規格
-安裝范圍：適用于最大150mm2銅或95mm2鋁質冷壓連接器
-輸出力：4噸
-尺寸 (L x W x H)：14.6" x 2.6" x 4.2"
-電池：Ni-MH 9.6V 3.0Ah
-重量（帶電池）：5.3 lbs
說明
包裝數量
實現六角形壓接
產品編號
4 噸無線壓接工具及附件
1
BPI42300CR
特別適合架空電纜和入戶線連接
BP4UCR可充電式6噸壓接工具
-鉗口可180°旋轉，便于在有限空間內操作
-采用人體工程學設計，可單手操作
-配備有工具、2塊鎳氫電池、電池轉接頭、電池充電器和手提箱
-工具頭部帶有固定式5/8 (BG) 和D型槽
- D型槽適用于所有W式模具，還配備有固定式O型槽
規格
-安裝范圍：入戶連接器需使用5/8 (BG)、D型或O型壓接模具
-輸出力：6噸
-尺寸 (L x W x H)：17.7" x 2.6" x 4.7"
-電池：Ni-MH 9.6V 3.0Ah
-重量 (不帶模具)：5.3 lbs
產品編號
說明
包裝數量
可充電式 6 噸壓接工具及附件
1
BP4UCR
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 23
壓接工具和模具
25000氣動Bench-Mount壓接工具
-適用于最大10-240mm2銅或鋁質冷壓連接器
-緊湊型、重型氣動工具
-操作簡單
—只需將電纜（已剝皮）插入連接器壓接筒并將其置于壓接槽中，然后踩腳踏板驅動
壓接模具即可
產品編號
說明
包裝數量
氣動 Bench-Mount 壓接工具
25000
實現菱形壓接
實現六角形壓接
Battpac
.
LT BPLT62BSCR/BPLT62500BSCR 6噸壓接工具
-采用人體工程學和輕量化設計，提高操作舒適性
-新型雙速特性，縮短了壓接時間，在達到負載前鉗口會以2倍速度運行
-新型、更強勁的鎳氫電池，與舊電池相比增加了50%的電量且減少了記憶效應
-可旋轉壓接頭，為壓接操作提供最大的靈活性
-使用TBM62系列模具
規格
-安裝范圍：
適用于最大240mm2銅或鋁質冷壓連接器
-輸出力：6 噸
-尺寸 (L x W x H)：11" x 33/4" x 117/8"
-電池：Ni-MH 14.4V 3.0Ah
-重量（帶電池）：8 lbs
產品編號
說明
包裝數量
Battpac. LT 工具套裝。包括工具、2 塊電池、充電器、肩帶、腕帶、手提箱（無模具）
TBM62PCR-LI
24 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
壓接工具和模具
Battpac. LT BPLT6BSCR/BPLT6500BSCR 6噸壓接工具
-開放式鉗口設計，保證最佳壓接靈活性
-新型雙速特性，縮短了壓接時間，在達到負載前鉗口會以2倍速度運行
-新型、更強勁的鎳氫電池，與舊電池相比增加了50%的電量且減少了記憶效應
規格
-安裝范圍：
適用于最大240mm2銅或185mm2鋁質冷壓連接器
-輸出力：6噸
實現六角形壓接
-尺寸 (L x W x H)：11" x 33/4" x 117/8"
-電池：Ni-MH 14.4V 3.0Ah
-重量（帶電池）：8 lbs
實現六角形壓接
產品編號
說明
包裝數量
Battpac. LT 工具套裝。包括工具、2 塊電池、充電器、肩帶、腕帶、手提箱（無模具）
TBM6PCR-LI
TBM6H 6噸液壓壓接頭
-輕質，帶模具重量不超過7磅
-連接器上具有模具編碼印花，方便檢查
-使用6噸系列和Blackburn O型和D型帶標記色的模具，便于與具有Color-Keyed.特性的冷壓連接器
匹配
規格
-安裝范圍：
適用于最大300mm2銅或185mm2鋁質冷壓連接器
CHT814-10至CHT214-9的銅材質H型線夾
63105至63148的鋁材質H型線夾
54705至54750 的C型線夾
-輸出力：6噸
-工作氣壓：10000 psi（標稱）
-尺寸 (L x W x H)：12" x 21/4" x 39/16"
-重量（不含模具）：6.5 lbs
產品編號說明包裝數量
TBM6H 6 噸液壓壓接頭，帶不銹鋼包裝
1
TBM6HD-1適用于最大10-240mm2導線
1
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 25
壓接工具和模具
TBM8-750M-1 12噸無模具手動液壓壓接工具
規格
-安裝范圍：適用于最大450mm2銅或350mm2鋁質冷壓連接器
-輸出力：12噸
-尺寸 (L x W x H)：211/2" x 47/32"
-重量：13 lbs
實現凹痕式壓接
產品編號
說明
包裝數量
TBM8-750M-1 12 噸無模具手動液壓壓接工具
1
Battpac. LT TBM8-750BSCR12噸無模具電池供電壓接工具
規格
-安裝范圍：適用于最大450mm2銅或350mm2鋁質冷壓連接器
-輸出力：12噸
-尺寸 (L x W x H)：191/2" x 37/8" x 81/2"
-電池：NiCd 14.4V 2.4Ah
-重量（帶電池）：9 lbs
實現凹痕式壓接
產品編號
說明
包裝數量
Battpac. LT 12 噸無模電池供電壓接工具，包括手提箱、充電器、兩節電池和背帶。
TBM8-750BSCR
TBM8-750 12噸無模液壓壓接頭
規格
-安裝范圍：適用于最大450mm2銅或350mm2鋁質冷壓連接器
-輸出力：12噸
-工作氣壓：10000 psi標稱氣壓
-尺寸 (L x W x H)：141/2" x 47/32" x 29/16"
-重量：9 lbs
實現凹痕式壓接
產品編號
TBM8-750
說明
TBM8-750 12 噸無模液壓壓接頭
包裝數量
1
26 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
壓接工具和模具
實現六角形壓接
TBM14M 14噸手動液壓壓接工具
-短型玻璃纖維手柄，具有絕緣性能，適用于狹小空間
-兩級泵，安裝更迅速
-使用ABB公司15500系列標準壓接模具
規格
-安裝范圍：
適用于最大450mm2銅或350mm2鋁質冷壓連接器
CHT814-10至CHT2502-6的銅材質H型線夾
63105至63148的鋁材質H型線夾
54755至54775 的C型線夾
-輸出力：12噸
-尺寸 (L x W x H)：24"
-重量（不含模具）：15.4 lbs
產品編號
說明
包裝數量
帶手提箱的 14 噸手動液壓壓接工具
TBM14M
實現六角形壓接
TBM14MC 14噸緊湊型手動液壓壓接工具
-改進的人體工程學設計，操作更省力
- 180°旋轉壓接頭，適用于狹小空間
- 1.65" 鉗口，適用于大型壓縮端子和接頭
-雙速泵設計，為模具提供更快的進給速度，并實現更慢但更強力的壓接
-達到最大壓力時內置安全閥可以分流液壓油
-在壓接的任何階段均可輕易激活壓力釋放系統
-使用標準ABB公司15500系列壓接模具
規格
-安裝范圍：
適用于最大450mm2銅或350mm2鋁質冷壓連接器
CHT814-10至CHT2502-6的銅材質H型線夾
63105至63148的鋁材質H型線夾
54755至54775 的C型線夾
-輸出力：14噸
-長度：201/2"
-重量（不含模具）：14 lbs
產品編號
說明
包裝數量
14 噸緊湊型液壓壓接工具
TBM14MC
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 27
壓接工具和模具
實現六角形壓接
13100A 14噸液壓壓接頭
-牢固設計，適用于現場和工作臺應用
- C型鉗口，壓接更靈活
-使用ABB公司15500系列標準模具
-使用10000-psi液壓泵
規格
-安裝范圍：
適用于最大450mm2銅或350mm2鋁質冷壓連接器
CHT814-10至CHT2502-6的銅材質H型線夾
63105至63148的鋁材質H型線夾
54755至54775 的C型線夾
-輸出力：14噸
-工作壓力：10000 psi標稱氣壓
-尺寸（L x W x H）：111/2" x 21/2" x 41/4"
-重量（不含模具）：10 lbs
產品編號
說明
包裝數量
帶鋼材質手提箱的 14 噸液壓壓接頭
13100A
實現六角形壓接
TBM14CR-LI
14噸電池供電壓接工具
-重量輕且符合人體工學
-雙速特性：具有雙倍鉗口速度（直至鉗口接觸負載），可有效縮短壓接時間
-可旋轉壓接頭，為壓接操作提供最大的靈活性
-包括兩塊Makita 14.4V鎳氫電池 (3.0 AMP Hrs.)
-內置LED電池指示燈
-自帶交流電源插座
規格
-安裝范圍：
適用于最大450mm2銅或350mm2鋁質冷壓連接器
CHT814-10至CHT2502-6的銅材質H型線夾
63105至63148的鋁材質H型線夾
54755至54775 的C型線夾
-輸出力：14噸
-尺寸 (L x W x H)：181/8" x 37/8" x 10"
-電池：14.4V 3.0Ah Ni-MH
-重量（帶電池）：18.1lbs
產品編號
說明
包裝數量
Battpac. LT 14 噸壓接工具，包括手提箱、充電器、兩塊電池、背帶
TBM14CR-LI
28 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
壓接工具和模具
Battpac. LT BPLT15BSCR 15 噸電池供電壓接工具
實現六角形壓接
產品編號說明包裝數量
BPLT15BSCR Battpac. LT 15 噸壓接工具，包括手提1
箱、充電器、兩塊電池和背帶
TBM15I 15 噸液壓壓接頭
實現六角形壓接
產品編號
說明
包裝數量
15 噸液壓壓接頭（具有絕緣性能），帶鋼材質包裝
1
TBM15I
15600系列
——直接安裝在壓接工具上，適用于大尺寸連接器(800 kcmil–1500
kcmil)
15500系列
——與15500TB變徑接頭配合使用，#8 AWG–750 kcmil
-可旋轉壓接頭，為壓接操作提供最大的靈活性
-新型雙速特性，縮短了壓接時間，在達到負載前鉗口會以2倍
速度運行
-包括兩塊Makita 14.4V鎳氫電池 (3.0 AMP Hrs.)
-內置LED電池指示燈
-自帶交流電源插座
規格
-安裝范圍：
適用于最大450mm2銅或350mm2鋁質冷壓連接器
CHT814-10至CHT750-350-1F的銅材質H型線夾
63105至63180的鋁材質H型線夾
54755至54790 的C型線夾
-輸出力：15噸
-尺寸 (L x W x H)：21" x 31/2" x 11"
-電池：14.4V 3.0Ah Ni-MH
-重量（帶電池）：23.75lbs
-鍛鋼材質壓接頭，帶橡膠絕緣罩
-細長型設計，適用于狹小空間使用，如電纜橋架和中央辦公室
應用
-更寬鉗口設計，易于壓接大型接線耳、C型線夾和H型線夾
-使用15600系列模具；也可以使用帶15500-TB變徑接頭的
15500系列模具
規格
-安裝范圍：
適用于最大450mm2銅或350mm2鋁質冷壓連接器
CHT814-10至CHT750-350-1F 的銅材質H型線夾
63105 至 36180 的鋁材質 H 型線夾
54755 至 54790 的C型線夾
-輸出力：15噸
-工作壓力：10000 psi（標稱）
-尺寸 (L x W x H)：153/4" x 25/8" x 43/8"
-重量（不含模具）：16.5 lbs
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 29
壓接工具和模具
13606 腳踏/手動式液壓泵
13606腳踏/手動式及13604手動液壓泵
- 13606支持腳踏和手動操作；13604僅支持手動操作
-適用于所有的ABB液壓壓接頭
-內置安全旁路閥
-出廠設置為9800 psi
規格
-標稱壓力：9,800 psi
-泵流量：2.6 cu. in./min. @ 200 psi
0.16 cu. in./min. @ 10,000 psi
-儲液量：125 cu.in. (0.54 gal.)
-最大操作力：130lbs
-尺寸 (L x W x H)：23" x 53/4" x 63/4"
-重量：29 lbs
產品編號說明包裝數量
13606手動或腳踏式液壓泵
1
13604手動液壓泵
1
Battpac. LT BPLT13970P2 液壓泵
-體積小，重量輕
-充滿電只需60分鐘
-高度可見顯示屏，顯示電池功率水平
- 24VDC外部連接插座
-可在任何位置運行：側面或豎直位置
-獨立運行/釋放按鈕，防止意外運行
-自動關閉功能，限值能耗
-方便的加油口
規格
-標稱壓力：10,000 psi
-泵流量：30 cu. in./min.
-儲液量：60 cu. in. (.26 gal.)
-尺寸 (L x W x H)：131/2" x 61/2" x 123/4"
-電池：Ni-MH 24V, 3 Ah
-重量（帶電池）：20.9 lbs
電池性能指南
使用充滿電的電池進行測試時，遠程壓接頭的擠壓次數為：
- 250 kcmil HD（重型）銅導線的銅連接器：102
- #2 AWG HD（重型）銅導線的銅連接器：98
- 500kcmil HD（重型）銅導線的銅套筒連接器：76
產品編號說明包裝數量
BPLT13970P2 Battpac. LT 泵包括：帆布附件手提袋、背帶、遠程手動控制器、兩塊電池、電池1
充電器和無滴漏連接器
BPLT13970RB 24V 鎳氫替換電池
1
BPLT13970RP 液壓泵帆布背包
1
BPLT13970DC 帶夾頭的電力連接電纜
1
BPLT13970FS 遠程腳踏開關控制器
1
30 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
壓接工具和模具
13600 電動液壓泵
-與額定10000-psi的單動式氣缸和工具配合使用
-提供金屬手提箱
-運行所需的13620手動開關和13619 液壓軟管
—均單獨出售
規格
-電機：1.2 hp，115V，50–60 Hz，10 amps
-泵流量：170 cu. in./min. at 100 psi
32 cu. in./min. at 1,000 psi
25 cu. in./min. at 5,000 psi
18 cu. in./min. at 10,000 psi
-儲液量：104 cu. in. (.45 gal.)
-基本泵尺寸：6" x 8" x 16"
-重量：25 lbs
產品編號說明包裝數量
13600點動液壓泵
—運行所需的手動或腳踏開關和非金屬軟管（單獨出售）
1
您可能還需要…
13620手動開關
— 10ft. 1
13589A腳踏開關
— 10ft. 1
13619非金屬軟管
— 10ft. 1
13618非金屬軟管
— 20ft. 1
13600S用于13600 泵的“雪橇”型支架
1
帶Shure-Stake.控制機構的13610A電動液壓泵
- Shure-Stake.控制機構在再循環前需要9800 psi泵壓力以防止欠壓壓接
-與額定10000psi的單動式氣缸和工具配合使用
-提供金屬手提箱
規格
-電機：1/2 hp，115V，50–60 Hz，12.5 amps
-泵流量：170 cu. in./min. at 100 psi
32 cu. in./min. at 1,000 psi
25 cu. in./min. at 5,000 psi
18 cu. in./min. at 10,000 psi
-儲液量：104 cu. in. (.45 gal.)
-基本泵尺寸：81/2" x 101/2" x 16"
-重量：35 lbs
產品編號說明包裝數量
13610A 13610A 電動液壓泵帶 Shure-Stake.控制機構
—運行所需的手動或腳踏開關和1
非金屬軟管（單獨出售）
您可能還需要…
13611手動開關
— 10ft. 1
13612腳踏開關
— 10ft. 1
13619非金屬軟管
— 10ft. 1
13618非金屬軟管
— 20ft. 1
13797內聯卡規
1
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 31
壓接工具和模具
帶 Shure-Stake.控制機構的 13810 重型電動液壓泵
-用于在重型OEM應用中實現壓接
-高流速的重型OEM二級泵
- Shure-Stake.控制機構在再循環前需要9800 psi泵壓力以防止欠壓壓接
-需要手動或腳踏控制機構（單獨出售）
規格
-電機額定值：11/2 hp、115V、60 Hz、23 amps
-泵流量： 235 cu. in./min. at 200 psi
61 cu. in./min. at 8,000 psi
-儲液量：462 cu. in./2 gal.
-尺寸：103/4" x 15" x 203/4"
-重量：60 lbs
產品編號說明包裝數量
13810重型電動液壓泵帶 Shure-Stake.控制機構
—1
運行需要手動或腳踏開關和非金屬軟管（單獨出售）
您可能還需要…
13611手動開關
— 10ft. 1
13612腳踏開關
— 10ft. 1
13619非金屬軟管
— 10ft. 1
13618非金屬軟管
— 20ft. 1
32 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
壓接工具和模具
BCS8-40 電纜剝皮刀
產品編號
說明
包裝數量
電纜剝皮刀，適用于最大10mm2-185mm2電纜，手柄中帶替換刀片
BCS8-40
BCS8-40
368-CK 電纜剝皮刀
產品編號
說明
包裝數量
電纜剝皮刀，適用于最大35mm2-500mm2電纜
368-CK
364RF/366RF 剪電纜工具，帶玻璃纖維手柄
產品編號電纜尺寸包裝數量
364RF用于最大 240mm2的銅及鋁電纜的切割片
1
366RF用于最大 500mm2 的銅及鋁電纜的切割片
1
用于銅和鋁電纜
——鋼電纜不適用。
通過工具服務可獲得替換刀片。
TBM40HC 手動液壓切割機
-適合直徑最大85mm的銅材質或鋁材質電纜
-提供雙速操作：快進給速度用于刀片快速接近電纜或是更慢、較大強力
切割線纜
-刀片由高強度的經過熱處理的鋼制造，保證長工作壽命
-頭部易于打開，可切割現有電纜
-頭部可旋轉180°，方便操作人員定位
-達到最大壓力時，自動安全閥切斷液壓油
-壓力釋放裝置可在任何位置啟動
規格
-最大切割能力：外徑 85mm
-重量：1455 lbs
產品編號
電纜尺寸
包裝數量
手動液壓切割機
TBM40HC
ABB I Color-Keyed冷壓連接器 I 1SXF700032C2001 33
壓接工具和模具
CSR750 剪電纜工具
-特殊進給沖程機構，所需夾持力更小
-可切割最大400mm2的銅和鋁電纜
-短手柄，只有 10" 長，適用于狹小空間
產品編號
說明
包裝數量
用于最大400mm2的銅及鋁電纜的切割片
CSR750
Battpac. TBM54BSCT和TBM54BSCTS 電池供電切割機
-可拆卸電池
—更換簡單，可持續使用
-單手控制刀片進給和退出
- TBM54BSCTS可切割最大400mm2銅電纜、外徑 21/8" 鋁電纜和350mm2ACSR
-TBM54BSCT可切割最大750mm2銅電纜、外徑 21/8" 鋁電纜和（不適用ACSR）
規格
-電機：14.4V DC
-尺寸 (L x W x H)：16" x 4" x 4.5"
-重量（帶電池）：7.2 lbs
切割循環信息
該指南將說明當電池充滿電時，TBM54BSCT 和TBM54BSCTS可進行的切割循環數（大約值）。
所示數據均為大約值，并將根據充電和其他操作條件變化，例如溫度、濕度和電池狀況。
大約切割循環數
產品編號
導線
CRCTBPI & CRCTBP
CRCTPBEI
400mm2銅質電纜
35
105
300mm2 ACSR
TBM54BSCTS
50
150
500mm2 銅質電纜
45
135
電池套管：(CRCTBP)TBM54BSCT
電池類型：密封鎳鎘
750mm2銅質電纜
30
90
電壓：14.4V DC
額定電流：1.9Ah
尺寸：3.5"L x 2.7"W x 5.3"H
重量：1.6 lbs。
電池充電器：(CRCTQC)
輸入電壓：120V AC，單相
充電容量：20 VA
充電時間：15 分鐘，CRCTBP 及 CRCTBPI
45 分鐘，CRCTBPEI
尺寸：7.5"L x 3.7"W x 3.5"H
重量：4 lbs
產品編號
TBM54BSCTSTBM54BSCT
說明
用于最大 400mm2銅電纜電池式切割工具
用于最大 750mm2銅電纜電池式切割工具
包裝數量
1
1
可選附件：
電池組：CRCTBPEI
電池套管：CRCTBPI 或 CRCTBP
直流充電器：CRCQC
34 1SXF700032C2001 I ABB I Color-Keyed冷壓連接器
|
