連續油管作業機Coiled tubing Unit


信德邁科技(北京)有限公司連續多年參加CIPPE中國國際石油石化技術裝備展覽會。始終深耕實踐于油氣領域，聚焦客戶面臨的挑戰與壓力，為客戶提供一體化解決方案。公司供應的產品大量成功配套在油田 、近海鉆探、采油機械（連續油管作業車設備）、渦輪壓裂車、制氮設備、電驅壓裂、超大功率固井設備、起重機、牽引車鉆機。CNMEC Technology (Beijing) Co., Ltd. was founded in 2007, Chaoyang District Beijing, with the right of import and export. For over 13 years CNMEC Technology has been developing and distributing solutions for the mechanical and electronic control of pressure, level, flow and temperature. Our technology experience and market proximity also lead to your right customer solution

起源與應用

二戰期間的1944年，為躲避德軍的轟炸，盟軍在英吉利海峽鋪設海底管線，直接向歐 洲大陸輸送作戰裝備所需的燃油，首次采用了連續油管。后來被運用于石油裝備行業。連續油管（Coil Tubing）是用低碳合金鋼制作的管材，有很好的撓性，又稱撓性油 管，一卷連續油管長幾千米。可以代替常規油管進行很多作業，連續油管作業設備具有帶 壓作業、連續起下的特點，設備體積小，作業周期快，成本低。雖然具有各方面的優勢，但受限于制造工藝和配套裝備的限制，連續油管初期并未得 到廣泛運用。經過幾十年的發展，目前各項技術已相當成熟，連續油管在油田各種作業中 得到了廣泛的運用。總的來講，國內連續油管作業機主要應用于:沖砂洗井、鉆橋塞、氣舉、注液氮、清 蠟、排液、擠酸、測井等。近幾年，在頁巖氣和煤層氣井壓裂中也運用較多。國外在連續 油管鉆井方面也運用比較廣泛。

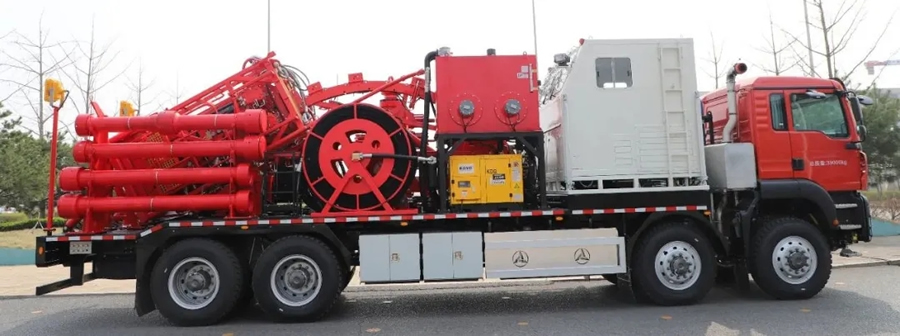

（復合式：一車一橇）

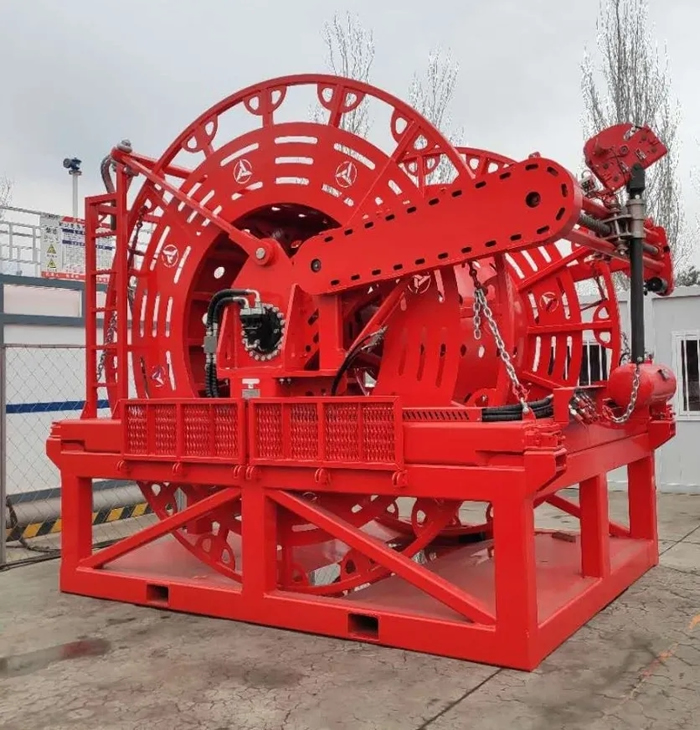

滾筒單獨成橇

主要部件介紹

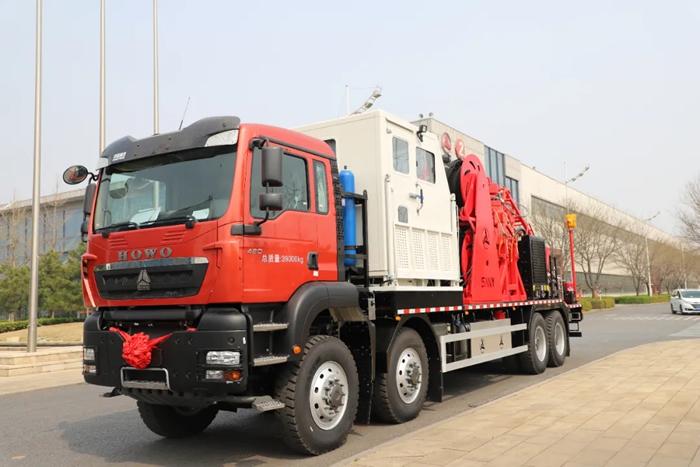

底盤：主車配置8×8全驅底盤，越野性能優越。變速箱配有全功率取力口，作為整機動力輸出，無需另配發動機，結構緊湊，經濟性較好。底盤有奔馳、MAN等進口品牌，以及國產品牌可選。

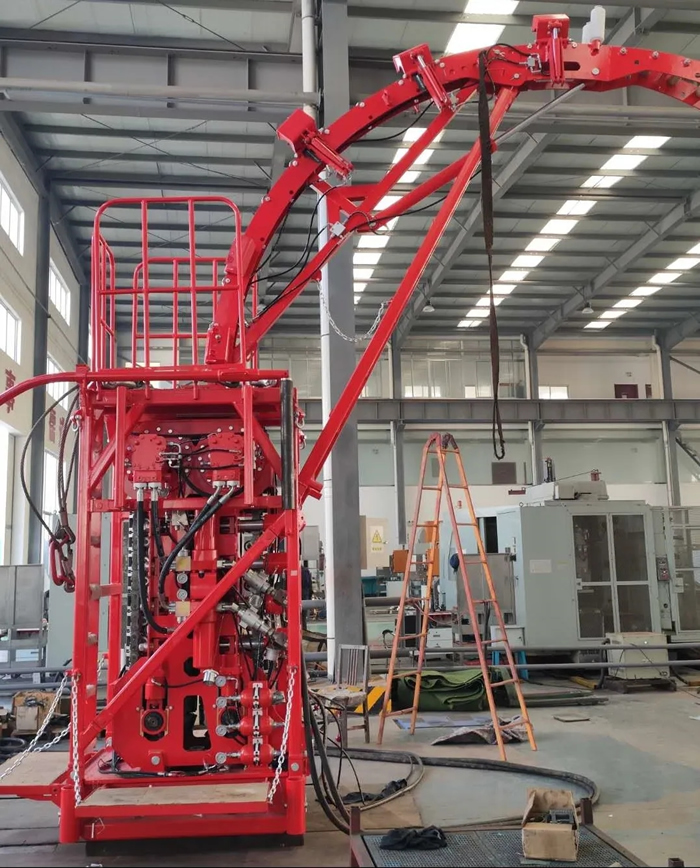

注入頭：注入頭是連續油管作業機的核心部件。由兩個液壓馬達分別驅動兩組鏈條，每節鏈條上均安裝有卡瓦。通過卡瓦抱緊連續油管，馬達驅動鏈條順時針或逆時針轉動，即可實現油管的上提或下推。張緊油缸向下推動鏈條從動輪，保持鏈條張緊，避免咬管。夾緊油缸用于控制卡瓦的夾持力，避免擠管或溜管。

油管滾筒：油管滾筒是連續油管作業機的重要部件，用于纏繞連續油管，在設備運轉過程中油管滾筒屬于從動件，油管的入井和出井主要動力來源于注入頭。連續油管屬于合金鋼管材，雖然可以彎曲但是張力非常大，油管進井過程中注入頭夾持塊夾緊油管向井內輸送，如果此時油管滾筒馬達扭矩方向與注入頭馬達保持一致，則油管在張力的影響下會迅速松散，輕則影響注入頭運轉，重則發生安全事故。如何保證油管在進井與出井過程中的張力保持在一個合理的范圍內，這時候就需要設計一套恒張力控制系統。（左下圖）

軟管滾筒：一般配置注入頭功力、注入頭控制、防噴器控制3個軟管滾筒，管線長45米左右。（右上圖）

液壓站：配有大容量油箱，液壓馬達驅動的散熱器，滿足整機液壓系統的散熱需求。同時，配有加熱和溫控系統，適應寒冷冬季作業需求。

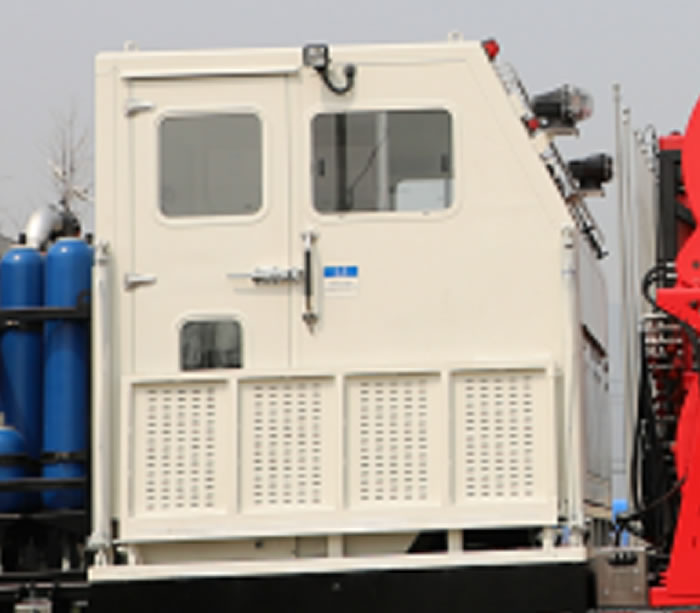

控制室：所有作業工況下的操作，以及各項參數的儀表顯示，均集中在控制室操作臺上，包括注入頭、油管滾筒、防噴器、防噴盒、發動機等電、氣、液控制。控制室采用可升降結構，可以清晰地觀察油管滾筒和注入頭的運轉狀態。

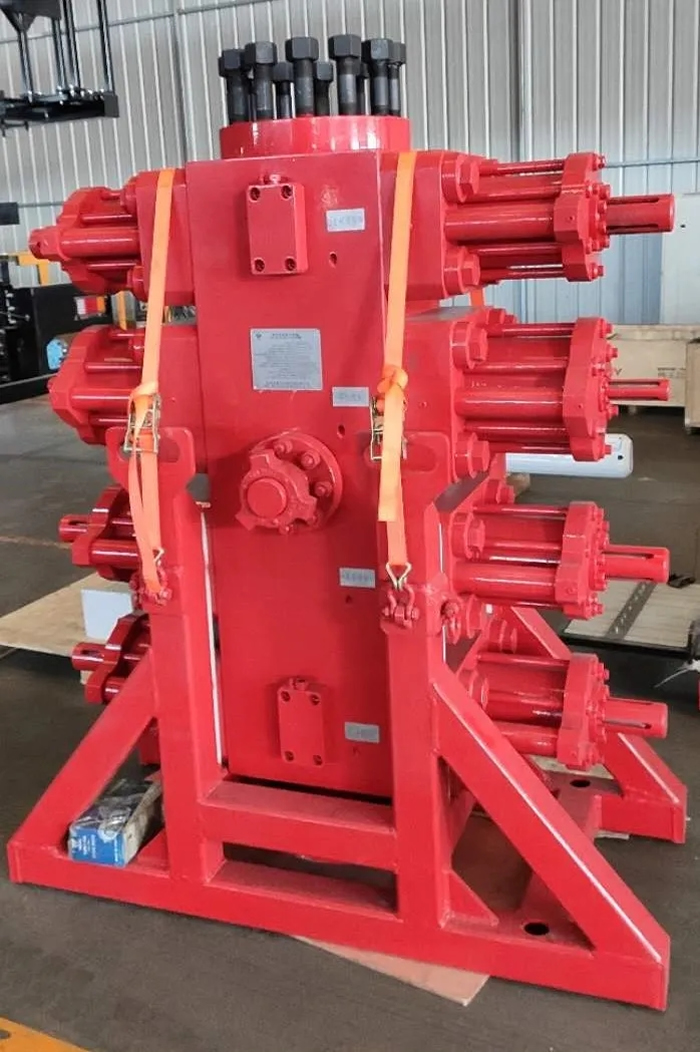

防噴器：是連續油管作業機的安全設備，設有半封、卡瓦、剪切、全封四個閘板，可滿足作業和事故處理需求。
